2500A eenfasige vacuümcontactor - hoge spanning vacuümcontactor
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | haibang |
|
Gedetailleerde informatie |
|||
| Markeren: | 2500A Eenfasige vacuümcontactor,Eenfasige vacuümcontactor hoge spanning,2500A Hoogspanningsvacuümcontactor |
||
|---|---|---|---|
Productomschrijving
Eenfasige 2500A vacuümcontactor - Eenfasige hoge spanning vacuümcontactor, nominale spanning 7,2kV, 12kV, nominale stroom 1600A~2500A
Algemene beschrijving:

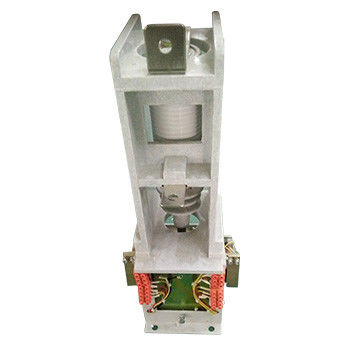

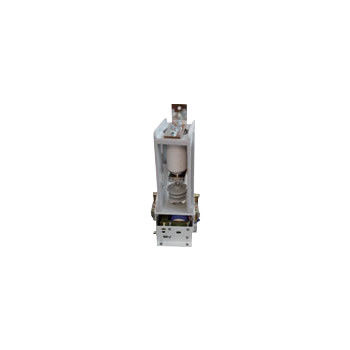

Hai Bang Single Phase 2500A Vacuum Contactor Type JCZ1-12D/D1600~2500 is geschikt voor AC 50~60Hz stroomsystemen, hoofdcircuit nominale spanning 7,2kV, 12kV, nominale stroom 1600A~2500A.Dit type van Single Phase Vacuum Contactor wordt voornamelijk gebruikt als een aarding schakelaar wanneer een single-phase grond fout optreedtHaibang Single Phase 2500A Vacuum Contactor kan worden gebruikt in boog onderdrukkende kasten en elektrische gelegenheden die eenfase controle vereisen.De hoogte van de omgeving waar de eenfasige vacuümcontactor wordt gebruikt, mag niet hoger zijn dan 1000 meter boven de zeespiegel (type G mag niet hoger zijn dan 2500 meter).
We hebben een ander type 12kV ((7.2kV) Single Phase Vacuum Contactor, waarvan de nominale stroom 160A, 250A, 400A, 630A is. Zie de categorieën voor meer informatie.
We hebben ook een plateau-type van 12kV (7,2kV) Single Phase Vacuum Contactor met een gepatenteerd ontwerp, dat veilig en stabiel kan werken op een hoogte van 5000m boven zeeniveau.Zie de categorieën voor meer informatie.
Technische gegevens
| - Ik ben... | Eenheid | Waarde | |||||
| Hoofdcircuit | Nominale werkspanning (Ue) | kV | 7.2 | 12 | |||
| Nominale werkstroom (Ie) | Een | 1600 tot 2500 | |||||
| Nominale frequentie (fr) | Hz | 50 tot 60 | |||||
| Nominale aansluitcapaciteit | Een | 4Ie (AC-2) | |||||
| Nominale breekcapaciteit | Een | 4Ie (AC-2) | |||||
| Nominale kortsluitingsduur | s | 4 | |||||
| Stromfrequentie weerstaan spanning | Bedradingsterminal naar de aarde | kV | 32 | 42 | |||
| Vacuümbreuken | kV | 32 | 42 | ||||
| Verlichtingspuls weerstaan spanning | kV | 60 | 75 | ||||
| Beheerscircuit | Nominale spanning (Us) | V | AC 110/220/380 | ||||
| DC 110/220 | |||||||
| Nominaal vermogen (P) | VA | ≤ 1000/100 (absorberend/behoudend) | |||||
| Hulpscircuit | Formulier | (3a+2b) | |||||
| Nominale waarde | AC 380V/5A, | ||||||
| DC 380V/1A | |||||||
| Beheerscircuit, hulpcircuit aan de aarde stroomfrequentie weerstaan spanning | kV | 2 | |||||
| Nominale bedrijfsfrequentie | Langetermijn | tijd/uur | 300 | ||||
| Korte termijn | tijd/uur | 600 | |||||
| Mechanische duurzaamheid | 10000 keer | 30 | |||||
| Elektrisch uithoudingsvermogen | 10000 keer | 10 (AC-4) | |||||
| Mechanische eigenschappen | Uur van sluiting | ms | ≤ 100 | ||||
| Oorspronkelijke openingstijd | ms | ≤ 60 | |||||
| Afsluiting van het trappen | ms | ≤ 5 | |||||
| Opmerking: de nominale regelspanning kan worden gemaakt volgens de eisen van de klant. | |||||||
