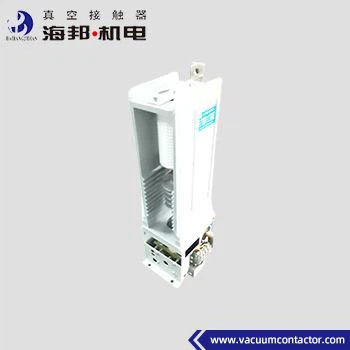

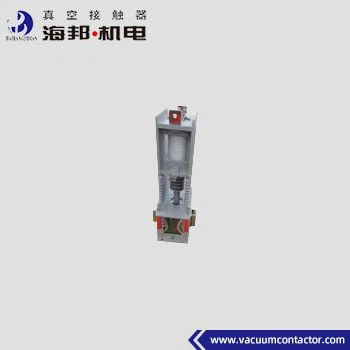

7.2kV 12kV enkelfasige vacuümcontactor

Het is geschikt voor stroomsystemen met AC 50~60Hz, hoofdcircuit nominale spanning 7.2kV, 12kV,en nominale stroom 160A~1250A. Plateau-type Single Phase Vacuum Contactor wordt voornamelijk gebruikt als een aardingsschakelaar wanneer een single-phase grondfout optreedt.JCZ1 Plateau-type Single Phase Vacuum Contactors worden gebruikt in boog onderdrukking kasten en elektrische gelegenheden die eenfase controle vereisenDe hoogte van de omgeving waar de Plateau-vacuümcontactor wordt gebruikt, mag niet hoger zijn dan 5000 meter boven de zeespiegel.

Soorten:

JCZ1- TG/D160~1250A-7,2kV

JCZ1- TG/D160~1250A-12kV

Toepassingsvoorwaarden:

1Omgevingsluchttemperatuur: -25°C+40°C,gemiddelde van 24 uur mag niet hoger zijn dan +35°C;
2. Hoogte: 5000m of lager; We hebben het octrooi aangevraagd waaruit blijkt dat de JCZ1 plateau-type vacuümcontactor veilig en stabiel kan werken op een hoogte van 5000m boven zeeniveau.
3Relatieve luchtvochtigheid: dagelijks gemiddeld minder dan 95%, maandelijks gemiddeld minder dan 90%, mag NIET meer dan 50% bedragen wanneer de omgevingstemperatuur +40°C bereikt;
4- Bewerkingsomgeving: de omgevingslucht mag niet worden verontreinigd door corrosieve, brandbare of explosieve gassen en waterdampen, verontreinigingsniveau: niveau III;
5Installatie van een hoogspanningsvacuümcontactor van het type Plateau:
Bij gebruik mag de kantelhoek tussen het oppervlak van de geïnstalleerde eenfasige vacuümcontactor van het plateau-type en het horizontale vlak niet meer dan 5° bedragen.

Opmerking: Indien de bovenstaande voorwaarden niet aan de eisen van de gebruiker voldoen, kan de gebruiker met de fabrikant onderhandelen over een speciale behandeling van het product.

Technische gegevens
