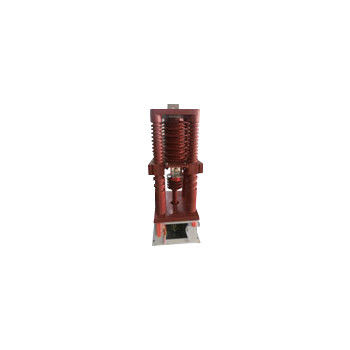

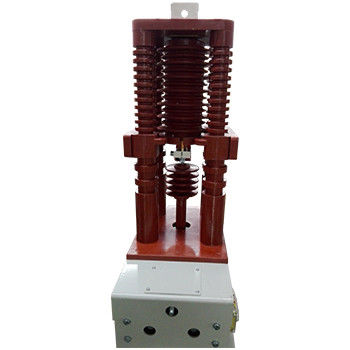

Eenfasige vakuumcontactor van 40,5 kV - Eenfasige hoogspanningsvacuümcontactor
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | haibang |
|
Gedetailleerde informatie |
|||
| Markeren: | Eenfasige vakuumcontactor van 40,5 kV |
||
|---|---|---|---|
Productomschrijving
Eenfasige vakuumcontactor van 40,5 kV - eenfasige hoogspanningsvacuümcontactor, nominale spanning 40,5 kV, nominale stroom 160A, 250A, 400A, 630A
Algemene beschrijving:
Hai Bang Single Phase 40.5kV Vacuum Contactor is geschikt voor AC 50~60Hz stroomsystemen, hoofdcircuit nominale spanning 40.5kV, nominale stroom 160A, 250A, 400A, 630A.Dit type van High Voltage Single Phase Vacuum Contactor wordt voornamelijk gebruikt als een aarding schakelaar wanneer een single phase grond fout optreedt. Haibang Single Phase 40.5kV Vacuum Contactor wordt gebruikt in boog onderdrukkende kasten en elektrische gelegenheden die eenfase controle vereisen.De hoogte van de omgeving waar dit type eenfasige vacuümcontactor wordt gebruikt, mag niet hoger zijn dan 1000 meter boven zeeniveau..
We hebben een ander type van Single Phase 40.5kV Vacuum Contactor, die veilig en stabiel kan werken binnen een hoogte van 5000m boven zeeniveau.
Soorten:
JCZ1-40.5J(D) /D-160-1.6
JCZ1-40.5J(D) /D-250-2.5
JCZ1-40.5J(D) /D-400-4.0
JCZ1-40.5J(D) /D-630-6.3
Technische gegevens
| Naam | Eenheid | Waarde | ||||
| Hoofdcircuit | Nominale werkspanning (Ue) | kV | 40.5 | |||
| Nominale werkstroom (Ie) | Een | 160, 250, 400, 630 | ||||
| Nominale frequentie (fr) | Hz | 50 tot 60 | ||||
| Nominale aansluitcapaciteit | Een | 10Ie (AC-4) | ||||
| Nominale breekcapaciteit | Een | 8Ie (AC-4) | ||||
| Nominale korte tijdstandstand tegen stroom | Een | 10Ie | ||||
| Nominale piek weerstaan stroom | Een | 25Ie | ||||
| Nominale kortsluitingsduur | s | 4 | ||||
| Ultieme breekkracht | kA, tijd | 6.3/3 | ||||
| Stromfrequentie weerstaan spanning | Bedradingsterminal naar de aarde | kV | 95 | |||
| Vacuümbreuken | kV | 95 | ||||
| Verlichtingspuls weerstaan spanning | kV | 185 | ||||
| Beheerscircuit | Nominale spanning (Us) | V | AC 110/220/380 | |||
| DC 110/220 | ||||||
| Nominaal vermogen (P) | VA | ≤ 1000/100 (absorberend/behoudend) | ||||
| Hulpscircuit | Formulier | (3a+2b) | ||||
| Nominale waarde | AC 380V/5A, | |||||
| DC 380V/1A | ||||||
| Beheerscircuit, hulpcircuit aan de aarde stroomfrequentie weerstaan spanning | kV | 2 | ||||
| Nominale bedrijfsfrequentie | Langetermijn | tijd/uur | 120 | |||
| Korte termijn | tijd/uur | 360 | ||||
| Mechanische duurzaamheid | 10000 keer | 3 | ||||
| Elektrisch uithoudingsvermogen | 10000 keer | 25 (AC-3), 10 (AC-4) | ||||
| Mechanische eigenschappen | Uur van sluiting | ms | ≤ 200 | |||
| Oorspronkelijke openingstijd | ms | ≤ 100 (elektrische capaciteit) | ||||
| Afsluiting van het trappen | ms | ≤ 10 | ||||
|
Opmerking: 1. de nominale regelspanning kan worden gemaakt volgens de eisen van de klant. 2Voor het mechanische houttype moet het vergrendelingsapparaat elke 100.000 keer worden vervangen. |
||||||
