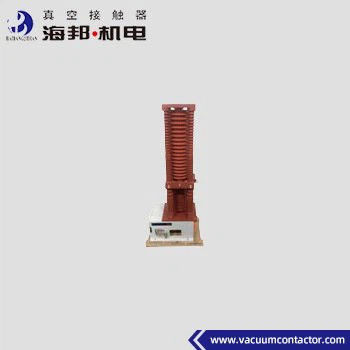

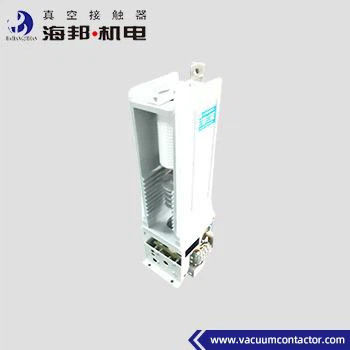

Plateau-type 1-fase vacuümcontactor 160A 250A 400A 630A nominale stroom
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | haibang |
Betalen & Verzenden Algemene voorwaarden:
| Prijs: | negotiable |
|---|---|
| Betalingscondities: | Betalingsvoorwaarden: L/C, T/T, D/A, D/P |
|
Gedetailleerde informatie |
|||
| Type: | Vacuüm | Nominale frequentie: | 50/60Hz |
|---|---|---|---|
| Fase: | Alleenstaande | ||
| Markeren: | 1 fase vacuümcontactor 160A,Plateau-type 1-fase vacuümcontactor |
||
Productomschrijving
Hai Bang Plateau-type Eénfasige vacuümcontactoren zijn geschikt voor stroomsystemen met wisselstroom 50~60Hz, hoofdcircuit nominale spanning 40,5kV en nominale stroom 160A, 250A, 400A, 630A.JCZ1 Eenfasige vacuümcontactor wordt voornamelijk gebruikt als aardingsschakelaar bij een eenfasige grondfout. JCZ1 Single Phase AC Vacuum Contactor wordt gebruikt in boog onderdrukking kasten en elektrische gelegenheden die een-fase besturing vereisen.De hoogte van de omgeving waar het eenfasige vacuümcontactor van het plateau-type wordt gebruikt, mag niet hoger zijn dan 5000 meter boven de zeespiegel, dus het is een plateau-type vacuümcontactor.
Soorten:
JCZ1-40.5TG/D-160
JCZ1-40.5TG/D-250
JCZ1-40.5TG/D-400
JCZ1-40.5TG/D-630
Toepassingsvoorwaarden:
1Omgevingsluchttemperatuur: -25°C+40°C,gemiddelde van 24 uur mag niet hoger zijn dan +35°C;
2. Hoogte: 5000m of lager; Ons patent toont aan dat de JCZ1 plateau-type enkelfase vacuümcontactor veilig en stabiel kan werken op een hoogte van 5000m boven zeeniveau.
3Relatieve luchtvochtigheid: dagelijks gemiddeld minder dan 95%, maandelijks gemiddeld minder dan 90%, mag NIET meer dan 50% bedragen wanneer de omgevingstemperatuur +40°C bereikt;
4- Bewerkingsomgeving: de omgevingslucht mag niet worden verontreinigd door corrosieve, brandbare of explosieve gassen en waterdampen, verontreinigingsniveau: niveau III;
5Installatie van eenvoudigfasige plateau vacuümcontactor:
Bij gebruik mag de kantelhoek tussen het oppervlak van de geïnstalleerde plateau-eenfasige vacuümcontactor en het horizontale vlak niet meer dan 5° bedragen.
Opmerking: Indien de bovenstaande voorwaarden niet aan de eisen van de gebruiker voldoen, kan de gebruiker met de fabrikant onderhandelen over een speciale behandeling van het product.
Technische gegevens
|
Naam |
Eenheid |
Waarde | ||
|
Hoofdcircuit |
Nominale werkspanning (Ue) |
kV |
40.5 |
|
| Nominale werkstroom (Ie) |
Een |
160, 250, 400, 630 | ||
| Nominale frequentie (fr) |
Hz |
50 tot 60 | ||
| Nominale aansluitcapaciteit |
Een |
10Ie (AC-2) | ||
| Nominale breekcapaciteit |
Een |
8Ie (AC-2) | ||
| Ultieme breekkracht |
kA, tijd |
6.3, 3 | ||
| Nominale korte tijdstandstand tegen stroom |
Een |
10Ie | ||
| Nominale piek weerstaan stroom |
Een |
25Ie | ||
| Nominale kortsluitingsduur |
s |
4 | ||
| Stromfrequentie weerstaan spanning |
Bedradingsterminal naar de aarde |
kV |
95 |
|
|
Vacuümbreuken |
kV |
95 | ||
| Verlichtingspuls weerstaan spanning |
kV |
185 | ||
|
Beheerscircuit |
Nominale spanning (Us) |
V |
AC 110/220/380 |
|
| DC 110/220 | ||||
| Nominaal vermogen (P) |
VA |
≤ 1000/100 (absorberend/behoudend) | ||
|
Hulpscircuit |
Formulier |
3a+3b |
||
| Nominale waarde | AC 380V/5A | |||
| DC 380V/1A | ||||
|
Beheerscircuit, hulpcircuit aan de aarde stroomfrequentie weerstaan spanning |
kV |
2 | ||
|
Nominale bedrijfsfrequentie |
Langetermijn |
tijd/uur |
120 |
|
|
Korte termijn |
tijd/uur |
360 | ||
|
Mechanische duurzaamheid |
10000 keer |
3 | ||
|
Elektrisch uithoudingsvermogen |
10000 keer |
25 (AC-3), 10 (AC-4) | ||
|
Mechanische eigenschappen |
Uur van sluiting |
ms |
≤ 200 |
|
| Oorspronkelijke openingstijd |
ms |
≤ 100 | ||
| Afsluiting van het trappen |
ms |
≤ 10 | ||
|
Opmerking: de nominale regelspanning kan worden gemaakt volgens de eisen van de klant. |
||||
