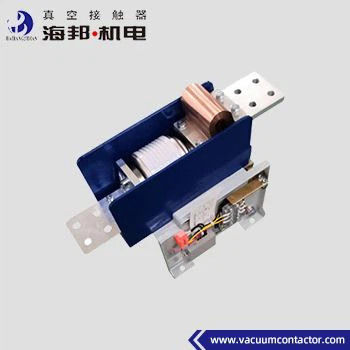

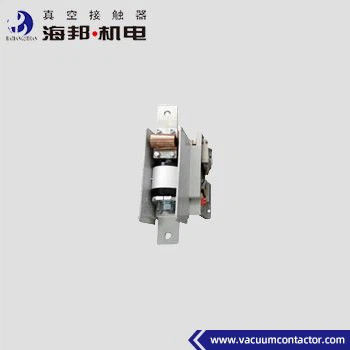

3.6kV 1-fase vacuümcontactor nominale stroom 3200A
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | haibang |
Betalen & Verzenden Algemene voorwaarden:
| Prijs: | negotiable |
|---|---|
| Betalingscondities: | Betalingsvoorwaarden: L/C, T/T, D/A, D/P |
|
Gedetailleerde informatie |
|||
| Frequentie: | 50/60Hz | Type: | Eénfase |
|---|---|---|---|
| Markeren: | 3.6kV 1-fase vacuümcontactor,Plateau 1-fase vacuümcontactor |
||
Productomschrijving
Hai Bang Single Phase AC Vacuum Contactors ¥ Type CKJ1-3.6D/D3200 is geschikt voor AC 50~60Hz stroomsystemen, hoofdcircuit nominale spanning 1140V-3.6kV, nominale stroom 3200A.Dit type van Single Phase Vacuum Contactor wordt voornamelijk gebruikt als een aarding schakelaar wanneer een single-phase grond fout optreedtEenvoudige fase vacuümcontactoren worden gebruikt in elektrische gelegenheden die eenvoudige fase controle vereisen.6 kV enkelfasige vacuümcontactor wordt gebruikt niet hoger dan 1000 meter boven zeeniveau.
Technische gegevens
|
Naam |
Eenheid |
Waarde | ||
|
Hoofdcircuit |
Nominale werkspanning (Ue) |
kV |
1.14-3,6 kV |
|
| Nominale werkstroom (Ie) |
Een |
3200 | ||
| Nominale frequentie (fr) |
Hz |
50 tot 60 | ||
| Nominale aansluitcapaciteit |
Een |
4Ie (AC-4) | ||
| Nominale breekcapaciteit |
Een |
4Ie (AC-2) | ||
| Ultieme breekkracht |
kA |
5 | ||
| Nominale korte tijdstandstand tegen stroom |
A/s |
4Ie/10 | ||
| Stromfrequentie weerstaan spanning |
Bedradingsterminal naar de aarde |
kV |
4.2 |
|
|
Vacuümbreuken |
kV |
10 | ||
| Verlichtingspuls weerstaan spanning |
kV |
8 | ||
|
Beheerscircuit |
Nominale spanning (Us) |
V |
AC 110/220/380 |
|
| DC 110/220 | ||||
| Nominaal vermogen (P) |
VA |
≤ 1000/100 (absorberend/behoudend) | ||
|
Hulpscircuit |
Formulier |
(3a+2b) |
||
| Nominale waarde | AC 380V/5A, | |||
| DC 380V/1A | ||||
|
Beheerscircuit, hulpcircuit aan de aarde stroomfrequentie weerstaan spanning |
kV |
2 | ||
|
Nominale bedrijfsfrequentie |
Langetermijn |
tijd/uur |
300 |
|
|
Korte termijn |
tijd/uur |
600 | ||
|
Mechanische duurzaamheid |
10000 keer |
100 | ||
|
Elektrisch uithoudingsvermogen |
10000 keer |
25 (AC-2) | ||
|
Mechanische eigenschappen |
Uur van sluiting |
ms |
≤ 200 |
|
| Oorspronkelijke openingstijd |
ms |
≤ 150 | ||
| Afsluiting van het trappen |
ms |
≤ 5 | ||
|
Opmerking: de nominale regelspanning kan worden gemaakt volgens de eisen van de klant. |
||||
