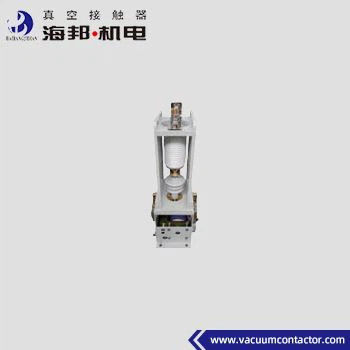

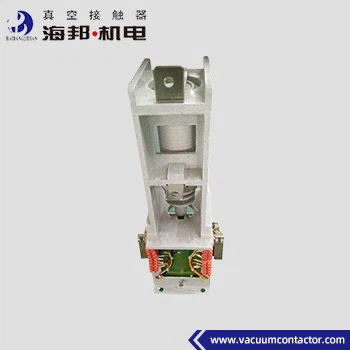

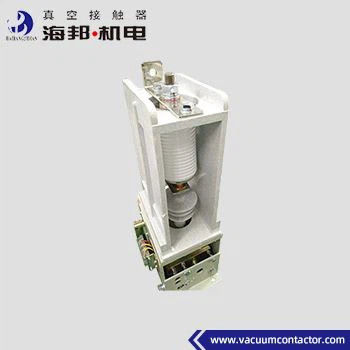

7.2kV 12kV Hoogspannings enkelfasige vacuümcontactor voor AC 50 - 60Hz-stroomsystemen
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | haibang |
Betalen & Verzenden Algemene voorwaarden:
| Prijs: | negotiable |
|---|---|
| Betalingscondities: | Betalingsvoorwaarden: L/C, T/T, D/A, D/P |
|
Gedetailleerde informatie |
|||
| Markeren: | 7.2kV enkelfasige vacuümcontactor,12 kV enkelfasige vacuümcontactor,Eenfasige hoge spanning vacuümcontactor |
||
|---|---|---|---|
Productomschrijving
Hai Bang High Voltage Single Phase Vacuum Contactors zijn geschikt voor AC 50~60Hz stroomsystemen, hoofdcircuit nominale spanning 7,2kV, 12kV, nominale stroom 160A, 250A, 400A, 630A.Dit type van Single Phase Vacuum Contactors wordt voornamelijk gebruikt als een aarding schakelaar wanneer een single-phase grond fout optreedt. Hoogspannings enkelfasige vacuümcontactoren worden gebruikt in boogonderdrukkingskasten en elektrische gelegenheden die eenfasige besturing vereisen.De hoogte van de omgeving waar de eenfasige hoogspanningsvacuümcontactoren worden gebruikt, mag niet hoger zijn dan 1000 meter boven de zeespiegel (type G mag niet hoger zijn dan 2500 meter).
Soorten:
JCZ1-D(G) /D-7.2/12-160-1.6
JCZ1-D(G) /D-7.2/12-250-2.5
JCZ1-D(G) /D-7.2/12-400-4.0
JCZ1-D(G) /D-7.2/12-630-6.3
Technische gegevens
|
Naam |
Eenheid |
Waarde | |||
|
Hoofdcircuit |
Nominale werkspanning (Ue) |
kV |
7.2 |
12 |
|
| Nominale werkstroom (Ie) |
Een |
160,250,400,630 | |||
| Nominale frequentie (fr) |
Hz |
50 tot 60 | |||
| Nominale aansluitcapaciteit |
Een |
10Ie (AC-2) | |||
| Nominale breekcapaciteit |
Een |
8Ie (AC-2) | |||
| Nominale korte tijdstandstand tegen stroom |
Een |
10Ie | |||
| Nominale piek weerstaan stroom |
Een |
25Ie | |||
| Ultieme breekkracht |
Een |
6Ie, 3 keer | |||
| Nominale kortsluitingsduur |
s |
4 | |||
| Stromfrequentie weerstaan spanning |
Bedradingsterminal naar de aarde |
kV |
32 |
42 |
|
|
Vacuümbreuken |
kV |
32 |
42 | ||
| Verlichtingspuls weerstaan spanning |
kV |
60 |
75 | ||
|
Beheerscircuit |
Nominale spanning (Us) |
V |
AC 110/220/380 |
||
| DC 110/220 | |||||
| Nominaal vermogen (P) |
VA |
≤ 1000/100 (absorberend/behoudend) | |||
|
Hulpscircuit |
Formulier |
(3a+2b) |
|||
| Nominale waarde | AC 380V/5A, | ||||
| DC 380V/1A | |||||
|
Beheerscircuit, hulpcircuit aan de aarde stroomfrequentie weerstaan spanning |
kV |
2 | |||
|
Nominale bedrijfsfrequentie |
Langetermijn |
tijd/uur |
300 |
||
|
Korte termijn |
tijd/uur |
600 | |||
|
Mechanische duurzaamheid |
10000 keer |
100 | |||
|
Elektrisch uithoudingsvermogen |
10000 keer |
25(AC-3),10 (AC-4) | |||
|
Mechanische eigenschappen |
Uur van sluiting |
ms |
≤ 200 |
||
| Oorspronkelijke openingstijd |
ms |
≤ 100 | |||
| Afsluiting van het trappen |
ms |
≤ 10 | |||
|
Opmerking: de nominale regelspanning kan worden gemaakt volgens de eisen van de klant. |
|||||
