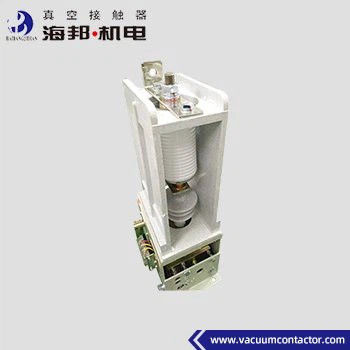

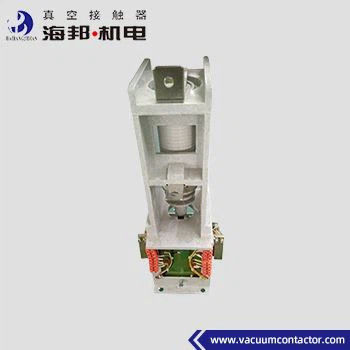

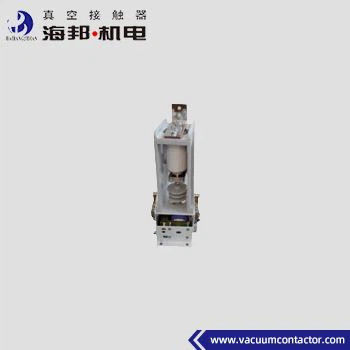

2500A enkelfasig vacuümcontactor 12kV enkelpool vacuümcontactor
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | haibang |
Betalen & Verzenden Algemene voorwaarden:
| Prijs: | negotiable |
|---|---|
| Betalingscondities: | Betalingsvoorwaarden: L/C, T/T, D/A, D/P |
|
Gedetailleerde informatie |
|||
| Markeren: | 2500A Eenfasige vacuümcontactor,Eenfasige vacuümcontactor 12 kV,12 kV enkelpool vacuümcontactor |
||
|---|---|---|---|
Productomschrijving
Hai Bang Single Phase Vacuum Contactor TypeJCZ1-12D/D1600~2500 is geschikt voor AC 50~60Hz stroomsystemen, hoofdcircuit nominale spanning 7.2kV, 12kV, nominale stroom 1600A~2500A.Dit type van Single Phase Vacuum Contactor wordt voornamelijk gebruikt als een aarding schakelaar wanneer een single-phase grond fout optreedtDe grootste stroom is 2500 A. Single Phase Vacuum Contactors worden gebruikt in boog onderdrukking kasten en elektrische gelegenheden die eenfasige besturing vereisen.De hoogte van de omgeving waar de eenfasige vacuümcontactor wordt gebruikt, mag niet hoger zijn dan 1000 meter boven de zeespiegel (type G mag niet hoger zijn dan 2500 meter).
Technische gegevens
|
Naam |
Eenheid |
Waarde | |||
|
Hoofdcircuit |
Nominale werkspanning (Ue) |
kV |
7.2 |
12 |
|
| Nominale werkstroom (Ie) |
Een |
1600 tot 2500 | |||
| Nominale frequentie (fr) |
Hz |
50 tot 60 | |||
| Nominale aansluitcapaciteit |
Een |
4Ie (AC-2) | |||
| Nominale breekcapaciteit |
Een |
4Ie (AC-2) | |||
| Nominale kortsluitingsduur |
s |
4 | |||
| Stromfrequentie weerstaan spanning |
Bedradingsterminal naar de aarde |
kV |
32 |
42 |
|
| Vacuümbreuken |
kV |
32 |
42 | ||
| Verlichtingspuls weerstaan spanning |
kV |
60 |
75 | ||
|
Beheerscircuit |
Nominale spanning (Us) |
V |
AC 110/220/380 |
||
| DC 110/220 | |||||
| Nominaal vermogen (P) |
VA |
≤ 1000/100 (absorberend/behoudend) | |||
|
Hulpscircuit |
Formulier |
(3a+2b) |
|||
| Nominale waarde | AC 380V/5A, | ||||
| DC 380V/1A | |||||
|
Beheerscircuit, hulpcircuit aan de aarde stroomfrequentie weerstaan spanning |
kV |
2 | |||
|
Nominale bedrijfsfrequentie |
Langetermijn |
tijd/uur |
300 |
||
|
Korte termijn |
tijd/uur |
600 | |||
|
Mechanische duurzaamheid |
10000 keer |
30 | |||
|
Elektrisch uithoudingsvermogen |
10000 keer |
10 (AC-4) | |||
|
Mechanische eigenschappen |
Uur van sluiting |
ms |
≤ 100 |
||
| Oorspronkelijke openingstijd |
ms |
≤ 60 | |||
| Afsluiting van het trappen |
ms |
≤ 5 | |||
|
Opmerking: de nominale regelspanning kan worden gemaakt volgens de eisen van de klant. |
|||||
