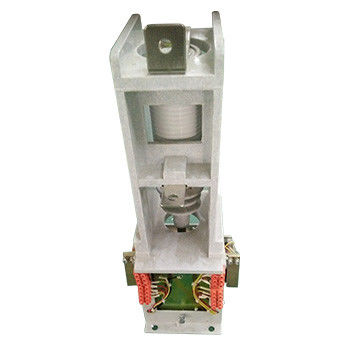

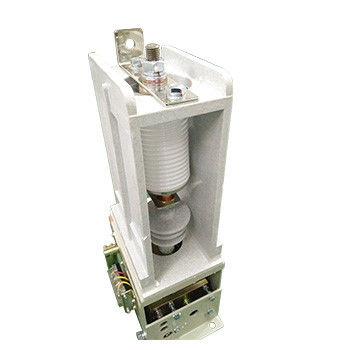

Eenfasige 12kV vacuümcontactor - Eenfasige hoogspanningsvacuümcontactor
Productdetails:
Beste prijs Contact|
Gedetailleerde informatie |
|||
| Markeren: | Eenfasige 12 kV vacuümcontactor,Hoogspannings 12 kV vacuümcontactor |
||
|---|---|---|---|
Productomschrijving
Eenfasige 12kV vacuümcontactor - eenfasige hoogspanningsvacuümcontactor, nominale spanning 7,2kV, 12kV, nominale stroom 160A, 250A, 400A, 630A
Algemene beschrijving:
Hai Bang Single Phase 12kV Vacuum Contactor is geschikt voor AC 50~60Hz stroomsystemen, hoofdcircuit nominale spanning 7,2kV, 12kV, nominale stroom 160A, 250A, 400A, 630A.Eenfasige vacuümcontactoren worden voornamelijk gebruikt als een aardingsschakelaar wanneer een eenfasige grondfout optreedtHaibang Single Phase 12kV Vacuum Contactor wordt gebruikt in boog onderdrukkende kasten en elektrische gelegenheden die single-phase controle vereisen.De hoogte van de omgeving waar de 12 kV-vacuümcontactor met één fase wordt gebruikt, mag niet hoger zijn dan 1000 m boven zeeniveau (type G mag niet hoger zijn dan 2500 m).
We hebben een ander type 12kV ((7.2kV) Single Phase Vacuum Contactor, waarvan de nominale stroom 2500A is. Zie de categorieën voor meer informatie.
We hebben ook een plateau-type van 12kV (7,2kV) Single Phase Vacuum Contactor met een gepatenteerd ontwerp, dat veilig en stabiel kan werken op een hoogte van 5000m boven zeeniveau.Zie de categorieën voor meer informatie.
Soorten:
JCZ1-D(G) /D-7.2/12-160-1.6
JCZ1-D(G) /D-7.2/12-250-2.5
JCZ1-D(G) /D-7.2/12-400-4.0
JCZ1-D(G) /D-7.2/12-630-6.3
Technische gegevens
| - Ik ben... | Eenheid | Waarde | |||||
| Hoofdcircuit | Nominale werkspanning (Ue) | kV | 7.2 | 12 | |||
| Nominale werkstroom (Ie) | Een | 160, 250, 400, 630 | |||||
| Nominale frequentie (fr) | Hz | 50 tot 60 | |||||
| Nominale aansluitcapaciteit | Een | 10Ie (AC-2) | |||||
| Nominale breekcapaciteit | Een | 8Ie (AC-2) | |||||
| Nominale korte tijdstandstand tegen stroom | Een | 10Ie | |||||
| Nominale piek weerstaan stroom | Een | 25Ie | |||||
| Ultieme breekkracht | Een | 61,3 keer | |||||
| Nominale kortsluitingsduur | s | 4 | |||||
| Stromfrequentie weerstaan spanning | Bedradingsterminal naar de aarde | kV | 32 | 42 | |||
| Vacuümbreuken | kV | 32 | 42 | ||||
| Verlichtingspuls weerstaan spanning | kV | 60 | 75 | ||||
| Beheerscircuit | Nominale spanning (Us) | V | AC 110/220/380 | ||||
| DC 110/220 | |||||||
| Nominaal vermogen (P) | VA | ≤ 1000/100 (absorberend/behoudend) | |||||
| Hulpscircuit | Formulier | (3a+2b) | |||||
| Nominale waarde | AC 380V/5A, | ||||||
| DC 380V/1A | |||||||
| Beheerscircuit, hulpcircuit aan de aarde stroomfrequentie weerstaan spanning | kV | 2 | |||||
| Nominale bedrijfsfrequentie | Langetermijn | tijd/uur | 300 | ||||
| Korte termijn | tijd/uur | 600 | |||||
| Mechanische duurzaamheid | 10000 keer | 100 | |||||
| Elektrisch uithoudingsvermogen | 10000 keer | 25(AC-3),10 (AC-4) | |||||
| Mechanische eigenschappen | Uur van sluiting | ms | ≤ 200 | ||||
| Oorspronkelijke openingstijd | ms | ≤ 100 | |||||
| Afsluiting van het trappen | ms | ≤ 10 | |||||
| Opmerking: de nominale regelspanning kan worden gemaakt volgens de eisen van de klant. | |||||||
