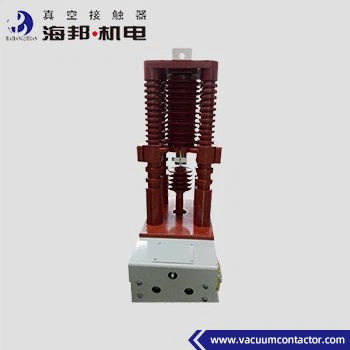

1 fase hoge spanning vacuümcontactor voor AC 50Hz - 60Hz stroomsystemen
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | haibang |
Betalen & Verzenden Algemene voorwaarden:
| Prijs: | negotiable |
|---|---|
| Betalingscondities: | Betalingsvoorwaarden: L/C, T/T, D/A, D/P |
|
Gedetailleerde informatie |
|||
| Nominale frequentie: | 50/60Hz | ||
|---|---|---|---|
| Markeren: | 1 fase hoogspanningsvacuümcontactor,60 Hz hoge spanning vacuümcontactor |
||
Productomschrijving
Hai Bang High Voltage Single Phase Vacuum Contactor is geschikt voor AC 50~60Hz stroomsystemen, hoofdcircuit nominale spanning 40,5kV, nominale stroom 160A, 250A, 400A, 630A.Dit type van High Voltage Single Phase Vacuum Contactor wordt voornamelijk gebruikt als een aarding schakelaar wanneer een single phase grond fout optreedt. Single-Fase High Voltage Vacuum Contactor wordt gebruikt in boog onderdrukking kasten en elektrische gelegenheden die een-fase controle vereisen.De hoogte van de omgeving waar de eenfasige hoogspanningsvacuümcontactor wordt gebruikt, bedraagt niet meer dan 1000 meter boven zeeniveau..
Soorten:
JCZ1-40.5J(D) /D-160-1.6
JCZ1-40.5J(D) /D-250-2.5
JCZ1-40.5J(D) /D-400-4.0
JCZ1-40.5J(D) /D-630-6.3
Technische gegevens
|
Naam |
Eenheid |
Waarde | ||
|
Hoofdcircuit |
Nominale werkspanning (Ue) |
kV |
40.5 |
|
| Nominale werkstroom (Ie) |
Een |
160,250,400,630 | ||
| Nominale frequentie (fr) |
Hz |
50 tot 60 | ||
| Nominale aansluitcapaciteit |
Een |
10Ie (AC-4) | ||
| Nominale breekcapaciteit |
Een |
8Ie (AC-4) | ||
| Nominale korte tijdstandstand tegen stroom |
Een |
10Ie | ||
| Nominale piek weerstaan stroom |
Een |
25Ie | ||
| Nominale kortsluitingsduur |
s |
4 | ||
| Ultieme breekkracht |
kA, tijd |
6.3/3 | ||
| Stromfrequentie weerstaan spanning |
Bedradingsterminal naar de aarde |
kV |
95 |
|
|
Vacuümbreuken |
kV |
95 | ||
| Verlichtingspuls weerstaan spanning |
kV |
185 | ||
|
Beheerscircuit |
Nominale spanning (Us) |
V |
AC 110/220/380 |
|
| DC 110/220 | ||||
| Nominaal vermogen (P) |
VA |
≤ 1000/100 (absorberend/behoudend) | ||
|
Hulpscircuit |
Formulier |
(3a+2b) |
||
| Nominale waarde | AC 380V/5A, | |||
| DC 380V/1A | ||||
|
Beheerscircuit, hulpcircuit aan de aarde stroomfrequentie weerstaan spanning |
kV |
2 | ||
|
Nominale bedrijfsfrequentie |
Langetermijn |
tijd/uur |
120 |
|
|
Korte termijn |
tijd/uur |
360 | ||
|
Mechanische duurzaamheid |
10000 keer |
3 | ||
|
Elektrisch uithoudingsvermogen |
10000 keer |
25 (AC-3), 10 (AC-4) | ||
|
Mechanische eigenschappen |
Uur van sluiting |
ms |
≤ 200 |
|
| Oorspronkelijke openingstijd |
ms |
≤ 100 (elektrische capaciteit) | ||
| Afsluiting van het trappen |
ms |
≤ 10 | ||
Opmerking:
1De gerangschikte regelspanning kan worden gemaakt volgens de eisen van de klant.
2Voor het mechanische houttype moet het vergrendelingsapparaat elke 100.000 keer worden vervangen.
