Productomschrijving

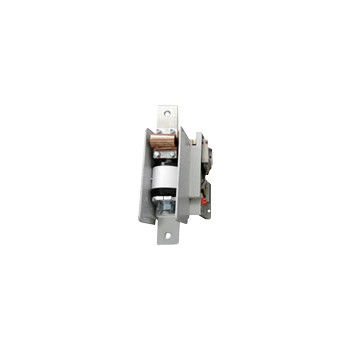

Eenfasige 3,6 kV vacuümcontactor - Eenfasige vacuümcontactor, nominale spanning 1140V-3,6 kV, nominale stroom 3200A
Algemene beschrijving:
Hai Bang Single Phase 3.6kV Vacuum Contactor Type CKJ1-3.6D/D3200 is geschikt voor AC 50~60Hz stroomsystemen, hoofdcircuit nominale spanning 1140V-3.6kV, nominale stroom 3200A.Dit type van Single Phase Vacuum Contactor wordt voornamelijk gebruikt als een aarding schakelaar wanneer een single-phase grond fout optreedtEen enkele fase 3.6 kV vacuümcontactor wordt gebruikt in elektrische situaties die een enkele fase controle vereisen.6 kV enkelfasige vacuümcontactor wordt gebruikt niet hoger dan 1000 meter boven zeeniveau.
Technische gegevens
| - Ik ben... | Eenheid | Waarde | ||||
| Hoofdcircuit | Nominale werkspanning (Ue) | kV | 1.14-3,6 kV | |||
| Nominale werkstroom (Ie) | Een | 3200 | ||||
| Nominale frequentie (fr) | Hz | 50 tot 60 | ||||
| Nominale aansluitcapaciteit | Een | 4Ie (AC-4) | ||||
| Nominale breekcapaciteit | Een | 4Ie (AC-2) | ||||
| Ultieme breekkracht | kA | 5 | ||||
| Nominale korte tijdstandstand tegen stroom | A/s | 4Ie/10 | ||||
| Stromfrequentie weerstaan spanning | Bedradingsterminal naar de aarde | kV | 4.2 | |||
| Vacuümbreuken | kV | 10 | ||||
| Verlichtingspuls weerstaan spanning | kV | 8 | ||||
| Beheerscircuit | Nominale spanning (Us) | V | AC 110/220/380 | |||
| DC 110/220 | ||||||
| Nominaal vermogen (P) | VA | ≤ 1000/100 (absorberend/behoudend) | ||||
| Hulpscircuit | Formulier | (3a+2b) | ||||
| Nominale waarde | AC 380V/5A, | |||||
| DC 380V/1A | ||||||
| Beheerscircuit, hulpcircuit aan de aarde stroomfrequentie weerstaan spanning | kV | 2 | ||||
| Nominale bedrijfsfrequentie | Langetermijn | tijd/uur | 300 | |||
| Korte termijn | tijd/uur | 600 | ||||
| Mechanische duurzaamheid | 10000 keer | 100 | ||||
| Elektrisch uithoudingsvermogen | 10000 keer | 25 (AC-2) | ||||
| Mechanische eigenschappen | Uur van sluiting | ms | ≤ 200 | |||
| Oorspronkelijke openingstijd | ms | ≤ 150 | ||||
| Afsluiting van het trappen | ms | ≤ 5 | ||||
| Opmerking: de nominale regelspanning kan worden gemaakt volgens de eisen van de klant. | ||||||
