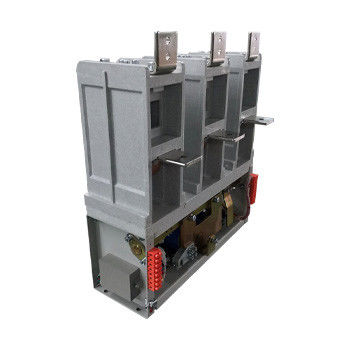

3 Fase 12kV vacuümcontactor - Hoogspanningsvacuümcontactor
Productdetails:
| Plaats van herkomst: | China |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Betalingscondities: | T/T |
|
Gedetailleerde informatie |
|||
| Markeren: | 3 Fase 12 kV vacuümcontactor,12 kV vacuümcontactor hoge spanning |
||
|---|---|---|---|
Productomschrijving
3 Fase 12 kV vacuümcontactor - Hoogspanningsvacuümcontactor, nominale spanning 7,2 kV, 12 kV, nominale stroom 800A, 1000A, 1250A, 1600A, 2000A
Algemene beschrijving:
Hai Bang 3 Fase 12kV Vacuum Contactor Type CKG8 is van toepassing op AC 50-60Hz stroomsystemen, nominale spanning 7,2kV en 12kV, nominale bedrijfsstroom 800, 1000A, 1250A, 1600A, 2000A.Dit type van 3 fase 12kV Vacuum Contactor wordt gebruikt om rechtstreeks of op afstand aansluiten en loskoppelen van het hoofdcircuit, en om elektrische apparatuur zoals niet-inductieve wisselstroommotoren en transformatoren te besturen.
We hebben een ander type 12kV ((7.2kV) 3 fase vacuümcontactor, waarvan de nominale stroom 160A, 250A, 400A, 630A is. Zie de categorieën voor meer informatie.
Soorten:
CKG8-7.2J/D-800-3.2
CKG8-7.2J/D-1000-10
CKG8-7.2J/D-1250-12.5
CKG8-7.2J/D-1600-12.5
CKG8-7.2J/D-2000-12.5
CKG8-12J/D-800-3.2
CKG8-12J/D-1000-10
CKG8-12J/D-1250-12.5
CKG8-12J/D-1600-12.5
CKG8-12J/D-2000-12.5
Technische gegevens
| Naam | Eenheid | Waarde | |||||
| Hoofdcircuit | Nominale werkspanning (Ue) | kV | 7.2 kV | 12 kV | |||
| Nominale werkstroom (Ie) | Een | 800, 1000A, 1250A, 1600A, 2000A | |||||
| Nominale frequentie (fr) | Hz | 50 tot 60 | |||||
| Nominale aansluitcapaciteit | Een | 4Ie (AC-2) | |||||
| Nominale breekcapaciteit | Een | 6Ie (AC-2) | |||||
| Nominale korte tijdstandstand tegen stroom | Een | 8Ie | |||||
| Nominale piek weerstaan stroom | Een | 15Ie | |||||
| Ultieme breekkracht | Een | Achttien, drie keer | |||||
| Nominale kortsluitingsduur | s | 2 | |||||
| Stromfrequentie weerstaan spanning | Bedradingsterminal naar de aarde | kV | 32 | 42 | |||
| Vacuümbreuken | kV | 32 | 42 | ||||
| Verlichtingspuls weerstaan spanning | kV | 60 | 75 | ||||
| Beheerscircuit | Nominale spanning (Us) | V | AC 110/220/380 | ||||
| DC 110/220 | |||||||
| Nominaal vermogen (P) | VA | ≤ 1000/100 (absorberend/behoudend) | |||||
| Nominaal vermogen (P) mechanische houdbaarheid | VA | ≤ 900/600 (sluiting/opening) | |||||
| Hulpscircuit | Formulier | (3a+2b) ~(6a+5b) | |||||
| Nominale waarde | AC 380V/5A, | ||||||
| DC 380V/1A | |||||||
| Beheerscircuit, hulpcircuit aan de aarde stroomfrequentie weerstaan spanning | kV | 2 | |||||
| Nominale bedrijfsfrequentie | Langetermijn | tijd/uur | 120 | ||||
| Korte termijn | tijd/uur | 360 | |||||
| Mechanische duurzaamheid | 10000 keer | 10 | |||||
| Elektrisch uithoudingsvermogen | 10000 keer | 25 ((AC-2) | |||||
| Mechanische eigenschappen | Uur van sluiting | ms | ≤ 200 | ||||
| Asynchrone tijd met drie fasen | ms | ≤ 3 | |||||
| Oorspronkelijke openingstijd | ms | ≤ 60 | |||||
| Afsluiting van het trappen | ms | ≤ 10 | |||||
| Opmerking: de nominale regelspanning kan worden gemaakt volgens de eisen van de klant. | |||||||
