24 kV Hoogspanning 3 Fase Vacuum Contactor Actie structuur Elektromagnetisch systeem

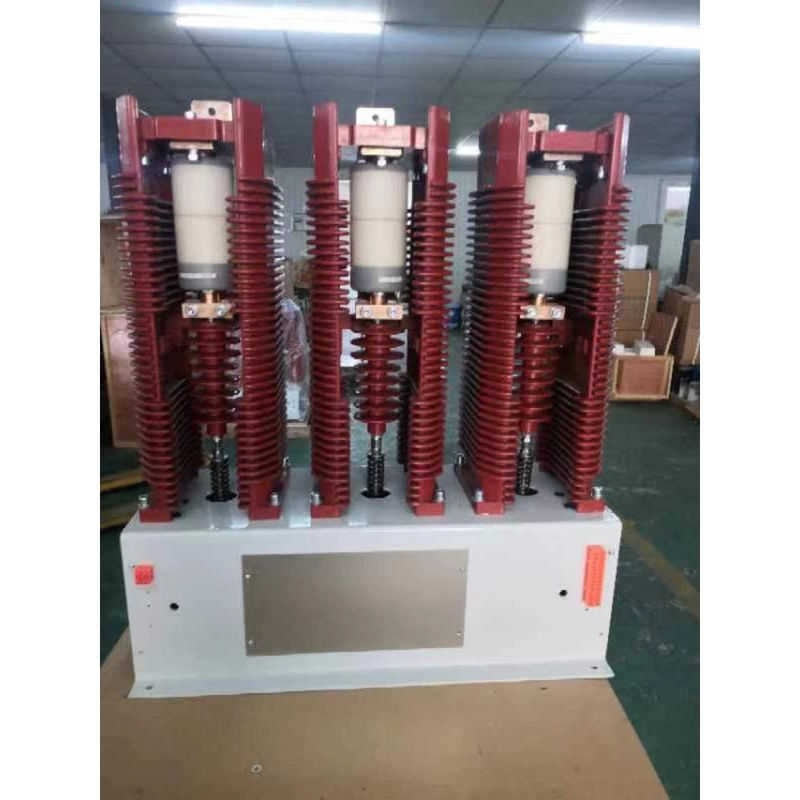

24 kV 3-fasen vacuümcontactor


Algemene beschrijving:
Hai Bang JCZ3-24kV AC hoogspannings vacuümcontactoren zijn nieuw ontwikkeld door ons bedrijf voor 24KV systeem toepassing, ondersteund door onze jarenlange ervaring in ontwerp en technische kracht;ofwel het uiterlijk en de prestaties, betrouwbaarheid, toepasbaarheid en onderhoudsgemak voldoen aan de eisen van de klant.

Productkenmerken
• Hoofdcircuit
• Internationale mainstream technologie van epoxy-integral gieten voor het isolatiecontainerframe, dat volledig voldoet aan de isolatievereisten van de staatsnorm.
• Gebruik een vacuümschakelaar van een binnenlandse beroemde fabrikant, die uitgerust is met volwassen technologie, betrouwbare kwaliteit en een goede reputatie op de markt heeft.
• Voor klasse 630A dient een dual-dynamic terminalverbinding met eindoppervlak en geleidende klem te worden gebruikt, die een kleine contactweerstand, een lage temperatuurverhoging en meer betrouwbaarheid heeft.
• Busbalk, zowel fijn als duurzaam, er zijn 2 keuzes voor de statische (bovenste) aansluiting: niveau- en verticale aansluitingswegen, en tegelijkertijdhet is van toepassing op de selectie van de draad-uitgang van dezelfde of verschillende richtingen voor dynamische en statische contactterminals, zodat het gemakkelijk is voor de gebruikende klanten.
• Elektromagnetisch systeem
• De unieke ingebouwde grote capaciteit gesloten hulpschakelaar vergeleken met vergelijkbare producten verbetert de betrouwbaarheid van de hulpschakelaar bij veilig gebruik aanzienlijk.
• Optimaliseert de werkingstructuur, waardoor het activerings- en onderhoudskracht van de spoel wordt verlaagd en bij lagere temperatuurstijging dus een langere levensduur en een betere betrouwbaarheid.
• Voor de bewegende scheiding van de armaturebreker is een grensbuffer ingesteld die verborgen problemen wegneemt die het gevolg zijn van het stuiteren van de scheiding van de breaker.de hulpschakelaar punching maakt ook gebruik van buffer en dat verlaagt de slagkracht van de actie en bevordert de betrouwbaarheid van de hulpschakelaar.
• Actie structuur
• De flexibele aslag aanvaardt krachten zonder vast te houden, heeft een geringe axiale drijving en bevordert daardoor de prestaties en de samenhang van de werking.
• Een redelijk werkingsmechanisme en een bewegende punt zijn van tweeledig leidmechanisme, waardoor de dynamische geleidende staaf in de vacuümbuis kan worden gewaarborgd.

Soorten:
JCZ3-24D/D-800
JCZ3-24D/D-1000
JCZ3-24D/D-1025

Technische gegevens
