Hoogspanning 7,2 kV 3-fase vacuümcontactor 800A 1000A 1250A 1600A 2000A
Productdetails:
| Plaats van herkomst: | China |
Betalen & Verzenden Algemene voorwaarden:
| Prijs: | negotiable |
|---|---|
| Levertijd: | 7-15 werkdagen |
| Betalingscondities: | Betalingsvoorwaarden: L/C, T/T, D/A, D/P |
|
Gedetailleerde informatie |
|||
| Markeren: | 7.2kV 3-fase vacuümcontactor,3 fase vacuümcontactor 800A |
||
|---|---|---|---|
Productomschrijving

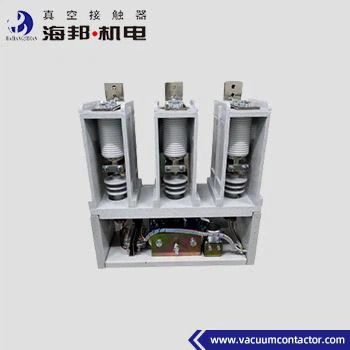

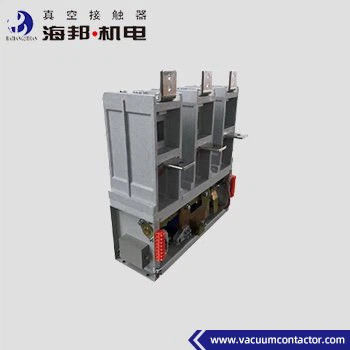

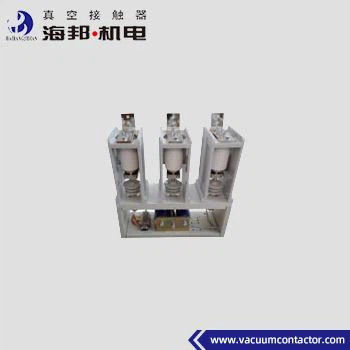

7.2kV 3-fase vacuümcontactor
Hai Bang High Voltage 3 Phase Vacuum Contactors Type CKG8 zijn van toepassing op AC 50-60Hz-stroomsystemen, met een nominale spanning van 7,2 kV en 12 kV, een nominale stroom van 800A, 1000A, 1250A, 1600A, 2000A.Dit type 3-fasen hoogspanningsvacuümcontactoren worden gebruikt om het hoofdcircuit direct of op afstand aan te sluiten en los te koppelen., en om elektrische apparatuur zoals niet-inductieve wisselstroommotoren en transformatoren te besturen.De hoogte van de omgeving waar de 3-fase vacuümcontactor wordt gebruikt, mag niet hoger zijn dan 1000 meter boven zeeniveau..
Soorten:
CKG8-7.2J/D-800-3.2
CKG8-7.2J/D-1000-10
CKG8-7.2J/D-1250-12.5
CKG8-7.2J/D-1600-12.5
CKG8-7.2J/D-2000-12.5
CKG8-12J/D-800-3.2
CKG8-12J/D-1000-10
CKG8-12J/D-1250-12.5
CKG8-12J/D-1600-12.5
CKG8-12J/D-2000-12.5
Technische gegevens
|
Naam |
Eenheid |
Waarde | |||
|
Hoofdcircuit |
Nominale werkspanning (Ue) |
kV |
7.2 kV |
12 kV |
|
| Nominale werkstroom (Ie) |
Een |
800, 1000A, 1250A, 1600A, 2000A | |||
| Nominale frequentie (fr) |
Hz |
50 tot 60 | |||
| Nominale aansluitcapaciteit |
Een |
4Ie (AC-2) | |||
| Nominale breekcapaciteit |
Een |
6Ie (AC-2) | |||
| Nominale korte tijdstandstand tegen stroom |
Een |
8Ie | |||
| Nominale piek weerstaan stroom |
Een |
15Ie | |||
| Ultieme breekkracht |
Een |
Acht, drie keer. | |||
| Nominale kortsluitingsduur |
s |
2 | |||
| Stromfrequentie weerstaan spanning |
Bedradingsterminal naar de aarde |
kV |
32 |
42 |
|
|
Vacuümbreuken |
kV |
32 |
42 | ||
| Verlichtingspuls weerstaan spanning |
kV |
60 |
75 | ||
|
Beheerscircuit |
Nominale spanning (Us) |
V |
AC 110/220/380 |
||
| DC 110/220 | |||||
| Nominaal vermogen (P) |
VA |
≤ 1000/100 (absorberend/behoudend) | |||
| Nominaal vermogen (P) mechanische houdbaarheid |
VA |
≤ 900/600 (sluiting/opening) | |||
|
Hulpscircuit |
Formulier |
(3a+2b) ~(6a+5b) |
|||
| Nominale waarde | AC 380V/5A, | ||||
| DC 380V/1A | |||||
|
Beheerscircuit, hulpcircuit aan de aarde stroomfrequentie weerstaan spanning |
kV |
2 | |||
|
Nominale bedrijfsfrequentie |
Langetermijn |
tijd/uur |
120 |
||
|
Korte termijn |
tijd/uur |
360 | |||
|
Mechanische duurzaamheid |
10000 keer |
10 | |||
|
Elektrisch uithoudingsvermogen |
10000 keer |
25 ((AC-2) | |||
|
Mechanische eigenschappen |
Uur van sluiting |
ms |
≤ 200 |
||
| Asynchrone tijd met drie fasen |
ms |
≤ 3 | |||
| Oorspronkelijke openingstijd |
ms |
≤ 60 | |||
| Afsluiting van het trappen |
ms |
≤ 10 | |||
|
Opmerking: de nominale regelspanning kan worden gemaakt volgens de eisen van de klant. |
|||||
