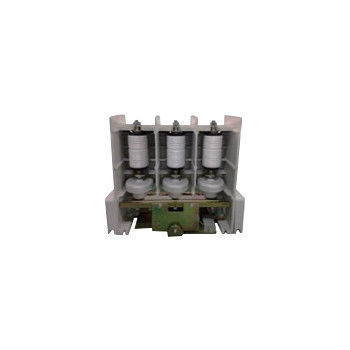

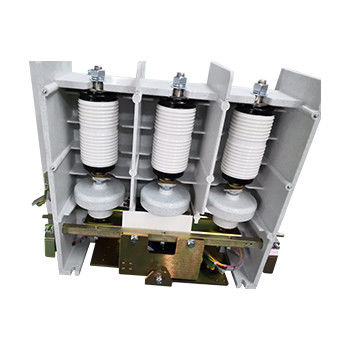

12 kV vacuümcontactor voor condensatoren - hoogspanningsvacuümcontactoren
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | haibang |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|
|
Gedetailleerde informatie |
|||
| Markeren: | 12 kV vacuümcontactor voor condensatoren,Vacuümcontactor voor condensatoren met hoge spanning |
||
|---|---|---|---|
Productomschrijving
12 kV vacuümcontactor voor condensator - Hoogspanningsvacuümcontactor, nominale spanning 12 kV, nominale stroom 160A, 250A, 400A, 630A
Algemene beschrijving:
Hai Bang hoge spanning 3-fase vacuümcontactor Type JCZ5 12kV vacuümcontactor voor condensator is toepasbaar op AC 50-60 Hz stroomsystemen, nominale spanning tot 12kV, nominale stroom tot 630A.Dit type 12kV vacuümcontactor voor condensator wordt gebruikt om direct of op afstand het hoofdcircuit aan te sluiten en los te maken en vaak capacitieve belastingen te regelenJCZ5 12kV vacuümcontactor voor condensator wordt veel gebruikt in het elektriciteitsnet reactieve vermogen compensatie, chemische industrie, metallurgie,watervoorziening en rioleringDe hoogte van de omgeving waar de 3-fase vacuümcontactor wordt gebruikt, mag niet hoger zijn dan 1000 meter boven de zeespiegel.
Soorten:
JCZ5-12J/D-160-1.6
JCZ5-12J/D-250-2.5
JCZ5-12J/D-400-4.0
JCZ5-12J/D-630-6.3
Technische gegevens
| Naam | Eenheid | Waarde | ||||
| Hoofdcircuit | Nominale werkspanning (Ue) | kV | 12 kV | |||
| Nominale werkstroom (Ie) | Een | 160A tot 630A | ||||
| Nominale frequentie (fr) | Hz | 50 tot 60 | ||||
| Nominale aansluitcapaciteit | Een | 10Ie (AC-4) | ||||
| Nominale breekcapaciteit | Een | 8Ie (AC-4) | ||||
| Nominale korte tijdstandstand tegen stroom | Een | 10Ie | ||||
| Nominale piek weerstaan stroom | Een | 25Ie | ||||
| Nominale kortsluitingsduur | s | 4 | ||||
| Ultieme breekkracht | 6.3 kA, 3 keer. | |||||
| Stromfrequentie weerstaan spanning | Bedradingsterminal naar de aarde | kV | 42 | |||
| Vacuümbreuken | kV | 42 | ||||
| Verlichtingspuls weerstaan spanning | kV | 75 | ||||
| Nominale breekstroom van een enkele condensator (C2) | Een | 160 tot 400 | ||||
| Beheerscircuit | Nominale spanning (Us) | V | AC of DC. 110/220 | |||
| Nominaal vermogen (P) | VA | ≤ 1000/100 (absorberend/behoudend) | ||||
| Hulpscircuit | Formulier | (3a+2b) ~(6a+5b) | ||||
| Nominale waarde | AC 380V/5A, | |||||
| DC 380V/1A | ||||||
| Beheerscircuit, hulpcircuit aan de aarde stroomfrequentie weerstaan spanning | kV | 2 | ||||
| Nominale bedrijfsfrequentie | Langetermijn | tijd/uur | 300 | |||
| Korte termijn | tijd/uur | 600 | ||||
| Mechanische duurzaamheid | 10000 keer | 100 | ||||
| Elektrisch uithoudingsvermogen | 10000 keer | 25 (AC-3), 10 (AC-4) | ||||
| Mechanische eigenschappen | Uur van sluiting | ms | ≤ 200 | |||
| Asynchrone tijd met drie fasen | ms | ≤ 3 | ||||
| Oorspronkelijke openingstijd | ms | ≤ 160 | ||||
| Afsluiting van het trappen | ms | ≤ 10 | ||||
|
Opmerking: 1. de nominale regelspanning kan worden gemaakt volgens de eisen van de klant. 2Voor het mechanische houttype moet het vergrendelingsapparaat elke 100.000 keer worden vervangen. |
||||||
