Hoogspanningscontactor 12 kV 3-fase vacuüm 85% - 110% van de nominale werkspanning
Productdetails:
| Plaats van herkomst: | China |
Betalen & Verzenden Algemene voorwaarden:
| Prijs: | negotiable |
|---|---|
| Levertijd: | 7-15 werkdagen |
| Betalingscondities: | Betalingsvoorwaarden: L/C, T/T, D/A, D/P |
|
Gedetailleerde informatie |
|||
| Markeren: | 12 kV 3-fasen vacuümcontactor,Hoogspannings 3-fase vacuümcontactor,Hoogspannings 12 kV vacuümcontactor |
||
|---|---|---|---|
Productomschrijving

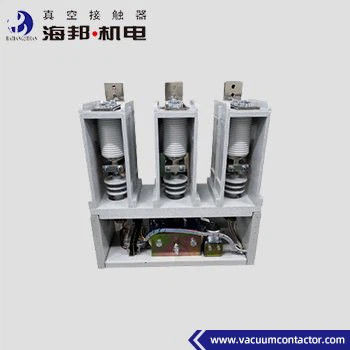

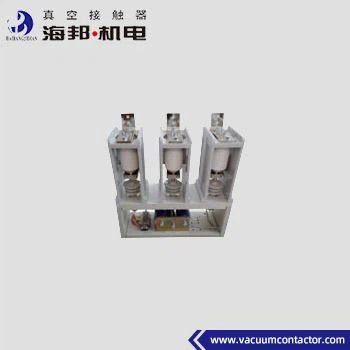

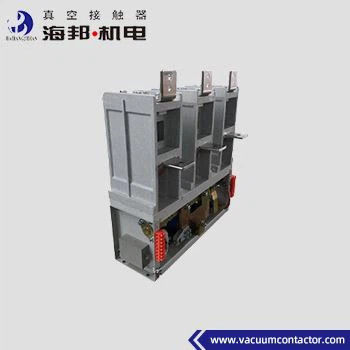

Hai Bang Medium Voltage 3-Fase AC Vacuum Contactor Type JCZ3-3.6D/D-800~2500A is geschikt voor AC 50~60Hz stroomsystemen, hoofdcircuit nominale spanning 3.6kV en nominale stroom 800-2500A. 3.6kV 3-fase vacuümcontactor wordt veel gebruikt in aardolieDe 3-fase wisselstroomvacuümcontactor wordt gebruikt om het hoofdcircuit direct of op afstand aan te sluiten en los te maken en vaak wisselstroommotoren te bedienen.transformatoren en andere elektrische bedieningsapparatenDe hoogte van de omgeving waar de 12 kV 3-fase vacuümcontactor wordt gebruikt, mag niet hoger zijn dan 1000 meter boven zeeniveau.
Technische gegevens
|
Naam |
Eenheid |
Waarde | ||
|
Hoofdcircuit |
Nominale werkspanning (Ue) |
kV |
3.6 kV |
|
| Nominale werkstroom (Ie) |
Een |
800 A tot en met 2500 A | ||
| Nominale frequentie (fr) |
Hz |
50 tot 60 | ||
| Nominale aansluitcapaciteit |
kA |
12.5 | ||
| Nominale breekcapaciteit |
kA |
10 | ||
| Ultieme breekkracht |
kA |
12.5 | ||
| Nominale korte tijdstandstand tegen stroom |
kA |
10 | ||
| Nominale piek weerstaan stroom |
kA |
12.5 | ||
| Nominale kortsluitingsduur |
s |
4 | ||
| Stromfrequentie weerstaan spanning |
Bedradingsterminal naar de aarde |
kV |
18 |
|
|
Vacuümbreuken |
kV |
18 | ||
| Verlichtingspuls weerstaan spanning |
kV |
40 | ||
|
Beheerscircuit |
Nominale spanning (Us) |
V |
AC 110/220/380 |
|
| DC 110/220 | ||||
| Nominaal vermogen (Ps)elektrisch vermogen ((800~3200A) |
VA |
≤ 600/50 (absorberend/houdend) | ||
| Nominaal vermogen (Ps) mechanische houdbaarheid ((800~2500) |
VA |
≤ 900/600 (sluiting/opening) | ||
|
Hulpscircuit |
Formulier |
(3a+2b) |
||
| Nominale waarde | AC 380V/5A, | |||
| DC 380V/1A | ||||
|
Beheerscircuit, hulpcircuit aan de aarde stroomfrequentie weerstaan spanning |
kV |
2 | ||
|
Nominale bedrijfsfrequentie |
Langetermijn |
tijd/uur |
300 |
|
|
Korte termijn |
tijd/uur |
600 | ||
|
Mechanische duurzaamheid |
10000 keer |
10 | ||
|
Elektrisch uithoudingsvermogen |
10000 keer |
10 | ||
|
Mechanische eigenschappen |
Uur van sluiting |
ms |
≤ 200 |
|
| Asynchrone tijd met drie fasen |
ms |
≤ 3 | ||
| Oorspronkelijke openingstijd |
ms |
≤ 150 | ||
| Afsluiting van het trappen |
ms |
≤ 10 | ||
Opmerking:
1De gerangschikte regelspanning kan worden gemaakt volgens de eisen van de klant.
2Voor het mechanische houttype moet het vergrendelingsapparaat elke 100.000 keer worden vervangen.
