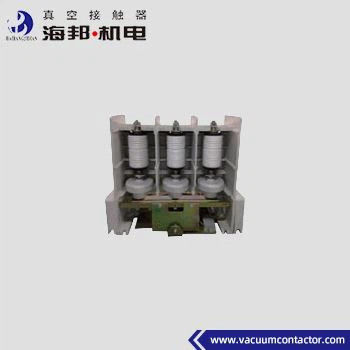

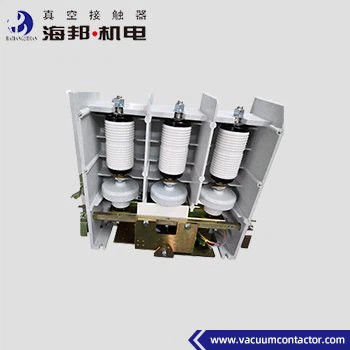

Hoogspannings HV 3-fase vacuümcontactor 12kV voor condensatoren
Productdetails:
| Plaats van herkomst: | China |
Betalen & Verzenden Algemene voorwaarden:
| Prijs: | negotiable |
|---|---|
| Levertijd: | 7-15 werkdagen |
| Betalingscondities: | Betalingsvoorwaarden: L/C, T/T, D/A, D/P |
|
Gedetailleerde informatie |
|||
| Markeren: | 3 fasen vacuümcontactor 12 kV,Hoogspannings 3-fase vacuümcontactor,HV-vacuümcontactor 12kV |
||
|---|---|---|---|
Productomschrijving
Hai Bang Hoogspanningsvacuümcontactor Type JCZ5 3-fase vacuümcontactor voor condensator is van toepassing op AC 50-60Hz-stroomsystemen, nominale spanning tot 12 kV, nominale stroom tot 630A.Dit type 3-fase vacuüm contactor voor condensator wordt gebruikt om direct of op afstand aansluiten en loskoppelen van het hoofdcircuit en vaak beheersen capacitieve lastenDit type 3-fase vacuümcontactor voor condensator wordt veel gebruikt in het elektriciteitsnet reactieve vermogen compensatie, chemische industrie, metallurgie,watervoorziening en rioleringDe hoogte van de omgeving waar de 3-fase vacuümcontactor wordt gebruikt, mag niet hoger zijn dan 1000 meter boven de zeespiegel.
Soorten:
JCZ5-12J/D-160-1.6
JCZ5-12J/D-250-2.5
JCZ5-12J/D-400-4.0
JCZ5-12J/D-630-6.3
Technische gegevens
|
Naam |
Eenheid |
Waarde | ||
|
Hoofdcircuit |
Nominale werkspanning (Ue) |
kV |
12 kV |
|
| Nominale werkstroom (Ie) |
Een |
160A tot 630A | ||
| Nominale frequentie (fr) |
Hz |
50 tot 60 | ||
| Nominale aansluitcapaciteit |
Een |
10Ie (AC-4) | ||
| Nominale breekcapaciteit |
Een |
8Ie (AC-4) | ||
| Nominale korte tijdstandstand tegen stroom |
Een |
10Ie | ||
| Nominale piek weerstaan stroom |
Een |
25Ie | ||
| Nominale kortsluitingsduur |
s |
4 | ||
| Ultieme breekkracht | 6.3 kA, 3 keer | |||
| Stromfrequentie weerstaan spanning |
Bedradingsterminal naar de aarde |
kV |
42 |
|
|
Vacuümbreuken |
kV |
42 | ||
| Verlichtingspuls weerstaan spanning |
kV |
75 | ||
| Nominale breekstroom van een enkele condensator (C2) |
Een |
160 tot 400 | ||
|
Beheerscircuit |
Nominale spanning (Us) |
V |
AC of DC. 110/220 |
|
| Nominaal vermogen (P) |
VA |
≤ 1000/100 (absorberend/behoudend) | ||
|
Hulpscircuit |
Formulier |
(3a+2b) ~(6a+5b) |
||
| Nominale waarde | AC 380V/5A, | |||
| DC 380V/1A | ||||
|
Beheerscircuit, hulpcircuit aan de aarde stroomfrequentie weerstaan spanning |
kV |
2 | ||
|
Nominale bedrijfsfrequentie |
Langetermijn |
tijd/uur |
300 |
|
|
Korte termijn |
tijd/uur |
600 | ||
|
Mechanische duurzaamheid |
10000 keer |
100 | ||
|
Elektrisch uithoudingsvermogen |
10000 keer |
25 (AC-3), 10 (AC-4) | ||
|
Mechanische eigenschappen |
Uur van sluiting |
ms |
≤ 200 |
|
| Asynchrone tijd met drie fasen |
ms |
≤ 3 | ||
| Oorspronkelijke openingstijd |
ms |
≤ 160 | ||
| Afsluiting van het trappen |
ms |
≤ 10 | ||
Opmerking:
1De gerangschikte regelspanning kan worden gemaakt volgens de eisen van de klant.
2Voor het mechanische houttype moet het vergrendelingsapparaat elke 100.000 keer worden vervangen.
