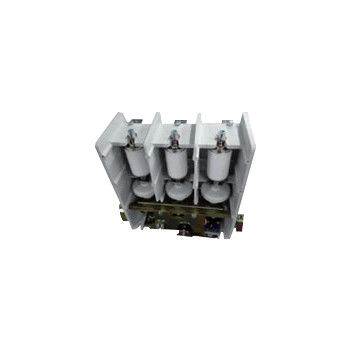

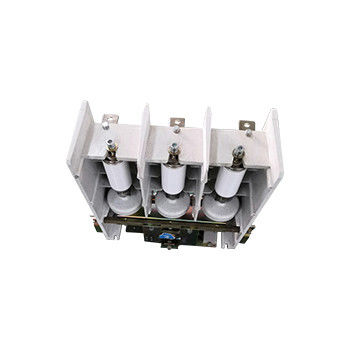

7.2 kV vacuümcontactor voor condensatoren - hoge spanning vacuümcontactoren
Productdetails:
Beste prijs Contact|
Gedetailleerde informatie |
|||
| Markeren: | 7.2 kV vacuümcontactor voor condensatoren,Hoogspanningsvacuümcontactor voor condensatoren |
||
|---|---|---|---|
Productomschrijving
7.2 kV vacuümcontactor voor condensator - Hoogspanningsvacuümcontactor, nominale spanning 7,2 kV, nominale stroom 160A, 250A, 400A, 630A
Algemene beschrijving:
Hai Bang Hoogspanningsvacuümcontactor Type JCZ5 7.2kV vacuümcontactor voor condensator is van toepassing op AC 50-60Hz-stroomsystemen, nominale spanning tot 7.2kV, nominale stroom 160A, 250A, 400A, 630A.Dit type 7.2 kV vacuümcontactor voor condensator wordt gebruikt om direct of op afstand het hoofdcircuit aan te sluiten en los te maken en vaak capacitieve belastingen, wisselstroommotoren,transformatoren en andere elektrische apparatuurDe Haibang 7.2kV vacuümcontactor voor condensator wordt veel gebruikt in het elektriciteitsnet reactieve vermogen compensatie.2 kV vacuümcontactor voor condensator wordt gebruikt niet hoger dan 1000 meter boven zeeniveau.
Soorten:
JCZ5-7.2J/D-160-1.6
JCZ5-7.2J/D-250-2.5
JCZ5-7.2J/D-400-4.0
JCZ5-7.2J/D-630-6.3
Technische gegevens
| Naam | Eenheid | Waarde | ||||
| Hoofdcircuit | Nominale werkspanning (Ue) | kV | 7.2 kV | |||
| Nominale werkstroom (Ie) | Een | 160A, 250A, 400A, 630A | ||||
| Nominale frequentie (fr) | Hz | 50 tot 60 | ||||
| Nominale aansluitcapaciteit | Een | 10Ie (AC-4) | ||||
| Nominale breekcapaciteit | Een | 8Ie (AC-4) | ||||
| Nominale korte tijdstandstand tegen stroom | Een | 10Ie | ||||
| Nominale piek weerstaan stroom | Een | 25Ie | ||||
| Nominale kortsluitingsduur | s | 4 | ||||
| Ultieme breekkracht | kA, tijd | 6.3/3 | ||||
| Stromfrequentie weerstaan spanning | Bedradingsterminal naar de aarde | kV | 32 | |||
| Vacuümbreuken | kV | 32 | ||||
| Verlichtingspuls weerstaan spanning | kV | 60 | ||||
| Nominale breekstroom van een enkele condensator (C2) | Een | 160 | ||||
| Beheerscircuit | Nominale spanning (Us) | V | AC 110/220/380 | |||
| DC 110/220 | ||||||
| Nominaal vermogen (P) | VA | ≤ 1000/100 (absorberend/behoudend) | ||||
| Nominaal vermogen (P) mechanische houdbaarheid | VA | ≤ 900/600 (sluiting/opening) | ||||
| Hulpscircuit | Formulier | (3a+2b) ~(6a+5b) | ||||
| Nominale waarde | AC 380V/5A, | |||||
| DC 380V/1A | ||||||
| Beheerscircuit, hulpcircuit aan de aarde stroomfrequentie weerstaan spanning | kV | 2 | ||||
| Nominale bedrijfsfrequentie | Langetermijn | tijd/uur | 300 | |||
| Korte termijn | tijd/uur | 600 | ||||
| Mechanische duurzaamheid | 10000 keer | 100 | ||||
| Elektrisch uithoudingsvermogen | 10000 keer | 25 (AC-3), 10 (AC-4) | ||||
| Mechanische eigenschappen | Uur van sluiting | ms | ≤ 200 | |||
| Asynchrone tijd met drie fasen | ms | ≤ 3 | ||||
| Oorspronkelijke openingstijd | ms | ≤ 100 (elektrische opstelling), ≤ 60 (mechanische opstelling) | ||||
| Afsluiting van het trappen | ms | ≤ 5 | ||||
|
Opmerking: 1. de nominale regelspanning kan worden gemaakt volgens de eisen van de klant. 2Voor het mechanische houttype moet het vergrendelingsapparaat elke 100.000 keer worden vervangen. |
||||||
