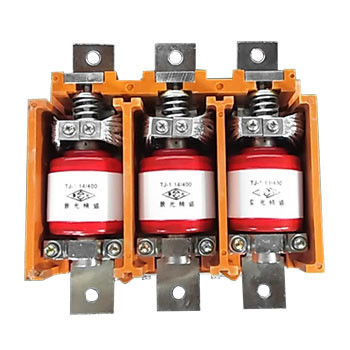

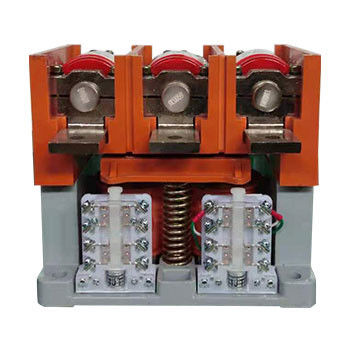

1.14kV 400A vacuümcontactor - laagspanningsvacuümcontactor
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | haibang |
|
Gedetailleerde informatie |
|||
| Markeren: | 400A laagspanningsvacuümcontactor,Laagspanningsvacuümcontactor 1 |
||
|---|---|---|---|
Productomschrijving
1.14kV 400A vacuümcontactor - laagspanningsvacuümcontactor, nominale spanning 1140V, nominale stroom 400A
Algemene beschrijving:
Hai Bang laagspanningsvacuümcontactor, 1,14kV 400A vacuümcontactor Type CKJ5-400A/1140V is van toepassing op AC 50-60Hz-stroomsystemen, nominale spanning 1140V, nominale stroom 400A.Dit type van laagspanning Vacuum contactor wordt gebruikt om direct of op afstand te verbinden en loskoppelen van het circuit en regelmatig de AC motor besturen, en is geschikt voor verschillende beschermingsinrichtingen (JDB elektronische geïntegreerde beschermer, JR9 overstromingsbeschermingsinrichting,met een vermogen van meer dan 50 W (± 1 kW). 1,14 kV 400A Vacuum Contactor wordt veel gebruikt in metallurgie, ondergrondse kolenmijnen, dokken en andere gelegenheden.14 kV Vacuümcontactor wordt gebruikt niet hoger dan 2000 meter boven zeeniveau.
Zie de categorieën voor andere soorten 1,14 kV vacuümcontactoren met andere nominale stroomwaarden.
Technische gegevens
| Naam | Eenheid | Waarde | ||||
| Hoofdcircuit | Nominale werkspanning (Ue) | kV | 1.14 | |||
| Nominale werkstroom (Ie) | Een | 400 | ||||
| Nominale frequentie (fr) | Hz | 50 tot 60 | ||||
| Nominale aansluitcapaciteit | Een | 12Ie (AC-4) | ||||
| Nominale breekcapaciteit | Een | 10Ie (AC-4) | ||||
| Nominale overbelasting weerstaan stroom | A/s | 8Ie/10 | ||||
| Ultieme breekkracht | Een | 4500 | ||||
| Verlichtingspuls weerstaan spanning | kV | 8 | ||||
| Stromfrequentie weerstaan spanning | Bedradingsterminal naar de aarde | kV | 4 | |||
| Vacuümbreuken | kV | 10 | ||||
| Beheerscircuit | Nominale spanning (Us) | V | 36/110/220/36 | |||
| Nominaal vermogen (P) | VA | ≤ 400/40 (absorberend/houdend) | ||||
| Hulpscircuit | Formulier | (3a+3b) | ||||
| Nominale waarde | AC 380V/5A | |||||
| Beheerscircuit, hulpcircuit aan de aarde stroomfrequentie weerstaan spanning | kV | 2 | ||||
| Nominale bedrijfsfrequentie | Langetermijn | tijd/uur | 300 ((AC-3), 120 ((AC-4) | |||
| Korte termijn | tijd/uur | 2000 ((binnen de jaren 20) | ||||
| Mechanische duurzaamheid | 10000 keer | 300 | ||||
| Elektrisch uithoudingsvermogen | 10000 keer | 20 ((AC-3), 2 ((AC-4) | ||||
| Mechanische eigenschappen | Uur van sluiting | ms | ≤ 200 | |||
| Asynchrone tijd met drie fasen | ms | ≤ 3 | ||||
| Oorspronkelijke openingstijd | ms | ≤ 150 (elektriciteit) | ||||
| Afsluiting van het trappen | ms | ≤ 10 | ||||
| Opmerking: 1. de nominale regelspanning kan worden gemaakt volgens de eisen van de klant. | ||||||
