Productomschrijving

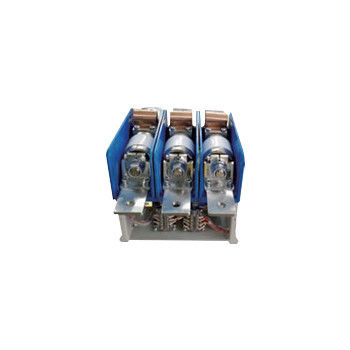

1.14kV 1250A vacuümcontactor - laagspanningsvacuümcontactor, nominale spanning 1140V, nominale stroom 800-1250A
Algemene beschrijving:
Hai Bang 1.14kV 1250A Vacuum Contactor Type CKJ3-1.14J(D) /D-800~1250 is van toepassing op AC 50-60Hz stroomsystemen, nominale spanning 1140V, nominale stroom 800-1250A. Dit type 1.14kV vacuümcontactor wordt gebruikt om rechtstreeks of op afstand aan te sluiten en los te maken van het rotorcircuit van de wikkelmotor. Hai Bang 1.14kV 1250A Vacuum Contactor wordt veel gebruikt in fase-avancers, soft-startkasten en hoogfrequente elektrische ovens.14 kV 1250A Vacuum Contactor is geschikt voor elektrische besturingsacties die een hoge stroomregeling vereisen onder de gebruikscategorie AC-1 of AC-2.De hoogte van de omgeving waar de 1140 kV vacuümcontactor wordt gebruikt, mag niet hoger zijn dan 1000 m boven zeeniveau.
Zie de categorieën voor andere soorten 1,14 kV vacuümcontactoren met andere nominale stroomwaarden.
Technische gegevens
| Naam | Eenheid | Waarde | ||||
| Hoofdcircuit | Nominale werkspanning (Ue) | V | 1140 | |||
| Nominale werkstroom (Ie) | Een | 800, 1000, 1250 | ||||
| Nominale frequentie (fr) | Hz | 50 tot 60 | ||||
| Nominale aansluitcapaciteit | Een | 4Ie (AC-2) | ||||
| Nominale breekcapaciteit | Een | 4Ie (AC-2) | ||||
| Nominale overbelasting weerstaan stroom | A/s | 4Ie/10 | ||||
| Ultieme breekkracht | kA, tijd | 5kA/25 maal | ||||
| Stromfrequentie weerstaan spanning | Bedradingsterminal naar de aarde | kV | 4.2 | |||
| Vacuümbreuken | kV | 10 | ||||
| Verlichtingspuls weerstaan spanning | kV | 8 | ||||
| Beheerscircuit | Nominale spanning (Us) | V | AC 110/220/380 | |||
| DC 110/220 | ||||||
| Nominaal vermogen (P) | VA | ≤ 1000/100 (absorberend/behoudend) | ||||
| Nominaal vermogen (P) mechanische houdbaarheid | VA | ≤ 900/600 (sluiting/opening) | ||||
| Hulpscircuit | Formulier | (3a+2b) | ||||
| Nominale waarde | AC 380V/5A, | |||||
| DC 380V/1A | ||||||
| Beheerscircuit, hulpcircuit aan de aarde stroomfrequentie weerstaan spanning | kV | 2 | ||||
| Nominale bedrijfsfrequentie | Langetermijn | tijd/uur | 300 | |||
| Korte termijn | tijd/uur | 600 | ||||
| Mechanische duurzaamheid | 10000 keer | 100 | ||||
| Elektrisch uithoudingsvermogen | 10000 keer | 25 ((AC-2) | ||||
| Mechanische eigenschappen | Uur van sluiting | ms | ≤ 200 | |||
| Asynchrone tijd met drie fasen | ms | ≤ 3 | ||||
| Oorspronkelijke openingstijd | ms | ≤ 100 (elektrische opstelling), ≤ 60 (mechanische opstelling) | ||||
| Afsluiting van het trappen | ms | ≤ 5 | ||||
|
Opmerking: 1. de nominale regelspanning kan worden gemaakt volgens de eisen van de klant. 2Voor het mechanische houttype moet het vergrendelingsapparaat elke 100.000 keer worden vervangen. 3Kan worden gebruikt voor 2000V. |
||||||
