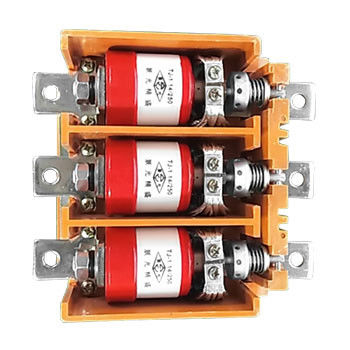

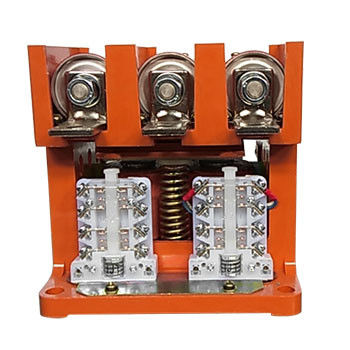

1.14kV 250A vacuümcontactor - laagspanningsvacuümcontactor
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | haibang |
|
Gedetailleerde informatie |
|||
| Markeren: | 1.14 kV laagspanningsvacuümcontactor,250A laagspanningsvacuümcontactor |
||
|---|---|---|---|
Productomschrijving
1.14kV 250A vacuümcontactor - laagspanningsvacuümcontactor, nominale spanning 1140V, nominale stroom 250A
Algemene beschrijving:
Hai Bang 1.14kV vacuümcontactor Type CKJ5-250A/1140V is van toepassing op AC 50-60Hz-stroomsystemen, nominale spanning 1140V, nominale stroom 250A.Dit type laagspanningsvacuümcontactor wordt gebruikt om rechtstreeks of op afstand het circuit aan te sluiten en los te maken en de wisselstroommotor vaak te bedienen, en is geschikt voor verschillende beschermingsinrichtingen (JDB elektronische geïntegreerde beschermer, JR9 overstromingsbeschermingsinrichting,met een vermogen van meer dan 50 W (± 1 kW)Haibang 1.14kV 250A Vacuum Contactor wordt veel gebruikt in metallurgie, ondergrondse steenkoolmijnen, dokken en andere gelegenheden.De hoogte van de omgeving waar de laagspanningsvacuümcontactor wordt gebruikt, bedraagt niet meer dan 2000 meter boven zeeniveau..
Zie de categorieën voor andere soorten 1,14 kV vacuümcontactoren met andere nominale stroomwaarden.
Technische gegevens
| Naam | Eenheid | Waarde | ||||
| Hoofdcircuit | Nominale werkspanning (Ue) | V | 1140 | |||
| Nominale werkstroom (Ie) | Een | 250 | ||||
| Nominale frequentie (fr) | Hz | 50 tot 60 | ||||
| Nominale aansluitcapaciteit | Een | 12Ie (AC-4) | ||||
| Nominale breekcapaciteit | Een | 10Ie (AC-4) | ||||
| Nominale overbelasting weerstaan stroom | A/s | 8Ie/10 | ||||
| Ultieme breekkracht | kA | 3.2 | ||||
| Verlichtingspuls weerstaan spanning | kV | 8 | ||||
| Stromfrequentie weerstaan spanning | Bedradingsterminal naar de aarde | kV | 4 | |||
| Vacuümbreuken | kV | 10 | ||||
| Beheerscircuit | Nominale spanning (Us) | V | 36/110/220/36 | |||
| Nominaal vermogen (P) | VA | ≤ 400/40 (absorberend/houdend) | ||||
| Hulpscircuit | Formulier | (3a+3b) | ||||
| Nominale waarde | AC 380V/5A | |||||
| Beheerscircuit, hulpcircuit aan de aarde stroomfrequentie weerstaan spanning | kV | 2 | ||||
| Nominale bedrijfsfrequentie | Langetermijn | tijd/uur | 300 ((AC-3), 120 ((AC-4) | |||
| Korte termijn | tijd/uur | 2000 ((binnen de jaren 20) | ||||
| Mechanische duurzaamheid | 10000 keer | 300 | ||||
| Elektrisch uithoudingsvermogen | 10000 keer | 20 ((AC-3), 6 ((AC-4) | ||||
| Mechanische eigenschappen | Uur van sluiting | ms | ≤ 200 | |||
| Asynchrone tijd met drie fasen | ms | ≤ 3 | ||||
| Oorspronkelijke openingstijd | ms | ≤ 150 (elektriciteit) | ||||
| Afsluiting van het trappen | ms | ≤ 10 | ||||
| Opmerking: 1. de nominale regelspanning kan worden gemaakt volgens de eisen van de klant. | ||||||
