Productomschrijving

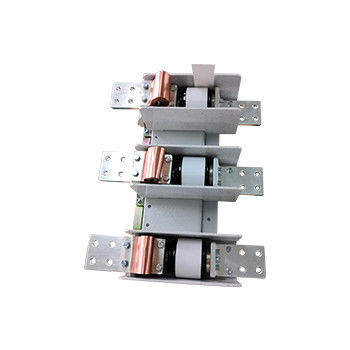

1.14kV 800A vacuümcontactor - laagspanningsvacuümcontactor, nominale spanning 1,14kV, nominale stroom 630-800A
Algemene beschrijving:
Hai Bang laagspanningsvacuümcontactor type CKJ3-1.14D/D-630~800 is van toepassing op AC 50-60Hz-stroomsystemen, nominale spanning 1140V, nominale stroom 630-800A.14 kV vacuümcontactor wordt gebruikt om direct of op afstand het hoofdcircuit aan te sluiten en los te maken en vaak wisselstroommotoren te bedienenHaibang 1,14kV 800A vacuümcontactor wordt veel gebruikt in aardolie, steenkoolmijn explosiebestendige apparatuur en andere gelegenheden.De hoogte van de omgeving waar de 1.14 kV vacuümcontactor wordt gebruikt niet hoger dan 1000 meter boven zeeniveau.
Zie de categorieën voor andere soorten 1,14 kV vacuümcontactoren met andere nominale stroomwaarden.
Technische gegevens
| Naam | Eenheid | Waarde | ||||
| Hoofdcircuit | Nominale werkspanning (Ue) | V | 1140 | |||
| Nominale werkstroom (Ie) | Een | 630, 800 | ||||
| Nominale frequentie (fr) | Hz | 50 tot 60 | ||||
| Nominale aansluitcapaciteit | Een | 10Ie (AC-4) | ||||
| Nominale breekcapaciteit | Een | 8Ie (AC-4) | ||||
| Nominale kortsluitingsduur | s | 4 | ||||
| Ultieme breekkracht | kA, tijd | 6.3kA/3 maal | ||||
| Stromfrequentie weerstaan spanning | Bedradingsterminal naar de aarde | kV | 4.2 | |||
| Vacuümbreuken | kV | 10 | ||||
| Verlichtingspuls weerstaan spanning | kV | 8 | ||||
| Beheerscircuit | Nominale spanning (Us) | V | AC 110/220/380 | |||
| DC 110/220 | ||||||
| Nominaal vermogen (P) | VA | ≤ 900/50 (absorberend/houdend) | ||||
| Hulpscircuit | Formulier | (3a+2b) | ||||
| Nominale waarde | AC 380V/5A, | |||||
| DC 380V/1A | ||||||
| Beheerscircuit, hulpcircuit aan de aarde stroomfrequentie weerstaan spanning | kV | 2 | ||||
| Nominale bedrijfsfrequentie | Langetermijn | tijd/uur | 600 ((AC-3), 300 ((AC-4) | |||
| Korte termijn | tijd/uur | 2000 | ||||
| Mechanische duurzaamheid | 10000 keer | 100 | ||||
| Elektrisch uithoudingsvermogen | 10000 keer | 60 ((AC-3), 6 ((AC-4) | ||||
| Mechanische eigenschappen | Uur van sluiting | ms | ≤ 200 | |||
| Asynchrone tijd met drie fasen | ms | ≤ 3 | ||||
| Oorspronkelijke openingstijd | ms | ≤ 150 (elektriciteit) | ||||
| Afsluiting van het trappen | ms | ≤ 10 | ||||
|
Opmerking: 1. de nominale regelspanning kan worden gemaakt volgens de eisen van de klant. 2Kan worden gebruikt voor 2000V. |
||||||
