Productomschrijving

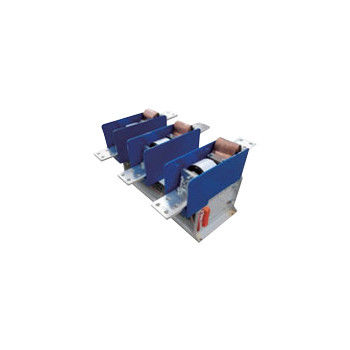

3.6kV 800A vacuümcontactor - Medium Voltage vacuümcontactor, nominale spanning 3,6kV, nominale stroom 800A, 1000A, 1250A, 1600A, 2000A, 2500A
Algemene beschrijving:
Hai Bang 3.6kV zware stroom vacuümcontactor Type JCZ3-3.6D/D-800~2500A is geschikt voor AC 50~60Hz stroomsystemen, hoofdcircuit nominale spanning 3.6kV en nominale stroom 800A, 1000A, 1250A, 1600A,2000A, 2500A. 3.6kV Medium Voltage Vacuum Contactor wordt veel gebruikt in aardolie, steenkoolmijn explosiebestendige apparatuur en andere gelegenheden.6kV Vacuum Contactor wordt gebruikt om rechtstreeks of op afstand aan te sluiten en los te maken van het hoofdcircuit en vaak AC-motoren te bedienenDe hoogte van de omgeving waar de 3,6 kV middelspanningsvacuümcontactor wordt gebruikt, mag niet hoger zijn dan 1000 meter boven de zeespiegel.
We hebben andere soorten 3.6kV Medium Voltage Vacuum Contactor, waarvan de nominale stroom 160A, 250A, 400A, 630A (JCZ3-3.6D/D-160~630A) en 3200A (JCZ3-3.6D/D-3200A) is.Zie de categorieën voor meer informatie.
Soorten:
JCZ3-3.6D/D-800~2500A
Technische gegevens
| Naam | Eenheid | Waarde | ||||
| Hoofdcircuit | Nominale werkspanning (Ue) | kV | 3.6 kV | |||
| Nominale werkstroom (Ie) | Een | 800A, 1000A, 1250A, 1600A, 2000A, 2500A | ||||
| Nominale frequentie (fr) | Hz | 50 tot 60 | ||||
| Nominale aansluitcapaciteit | kA | 12.5 | ||||
| Nominale breekcapaciteit | kA | 10 | ||||
| Ultieme breekkracht | kA | 12.5 | ||||
| Nominale korte tijdstandstand tegen stroom | kA | 10 | ||||
| Nominale piek weerstaan stroom | kA | 12.5 | ||||
| Nominale kortsluitingsduur | s | 4 | ||||
| Stromfrequentie weerstaan spanning | Bedradingsterminal naar de aarde | kV | 18 | |||
| Vacuümbreuken | kV | 18 | ||||
| Verlichtingspuls weerstaan spanning | kV | 40 | ||||
| Beheerscircuit | Nominale spanning (Us) | V | AC 110/220/380 | |||
| DC 110/220 | ||||||
| Nominaal vermogen (Ps) elektrische houdbaarheid ((800~3200A) | VA | ≤ 600/50 (absorberend/houdend) | ||||
| Nominaal vermogen (Ps) mechanische houdbaarheid ((800~2500) | VA | ≤ 900/600 (sluiting/opening) | ||||
| Hulpscircuit | Formulier | (3a+2b) | ||||
| Nominale waarde | AC 380V/5A, | |||||
| DC 380V/1A | ||||||
| Beheerscircuit, hulpcircuit aan de aarde stroomfrequentie weerstaan spanning | kV | 2 | ||||
| Nominale bedrijfsfrequentie | Langetermijn | tijd/uur | 300 | |||
| Korte termijn | tijd/uur | 600 | ||||
| Mechanische duurzaamheid | 10000 keer | 10 | ||||
| Elektrisch uithoudingsvermogen | 10000 keer | 10 | ||||
| Mechanische eigenschappen | Uur van sluiting | ms | ≤ 200 | |||
| Asynchrone tijd met drie fasen | ms | ≤ 3 | ||||
| Oorspronkelijke openingstijd | ms | ≤ 150 | ||||
| Afsluiting van het trappen | ms | ≤ 10 | ||||
|
Opmerking: 1. de nominale regelspanning kan worden gemaakt volgens de eisen van de klant. 2Voor het mechanische houttype moet het vergrendelingsapparaat elke 100.000 keer worden vervangen. |
||||||
