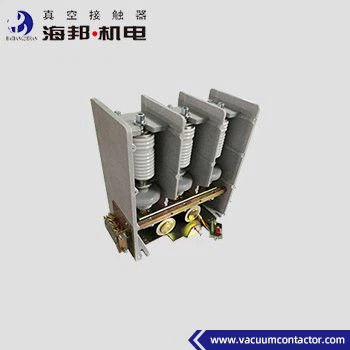

3.6kV MV Vacuum Contactor 630A AC 50Hz - 60Hz Voor stroomsystemen
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | haibang |
Betalen & Verzenden Algemene voorwaarden:
| Prijs: | negotiable |
|---|---|
| Levertijd: | 7 tot 17 werkdagen |
| Betalingscondities: | Betalingsvoorwaarden: L/C, T/T, D/A, D/P |
|
Gedetailleerde informatie |
|||
| Markeren: | 3.6kV MV vacuümcontactor,MV-vacuümcontactor 60 Hz |
||
|---|---|---|---|
Productomschrijving

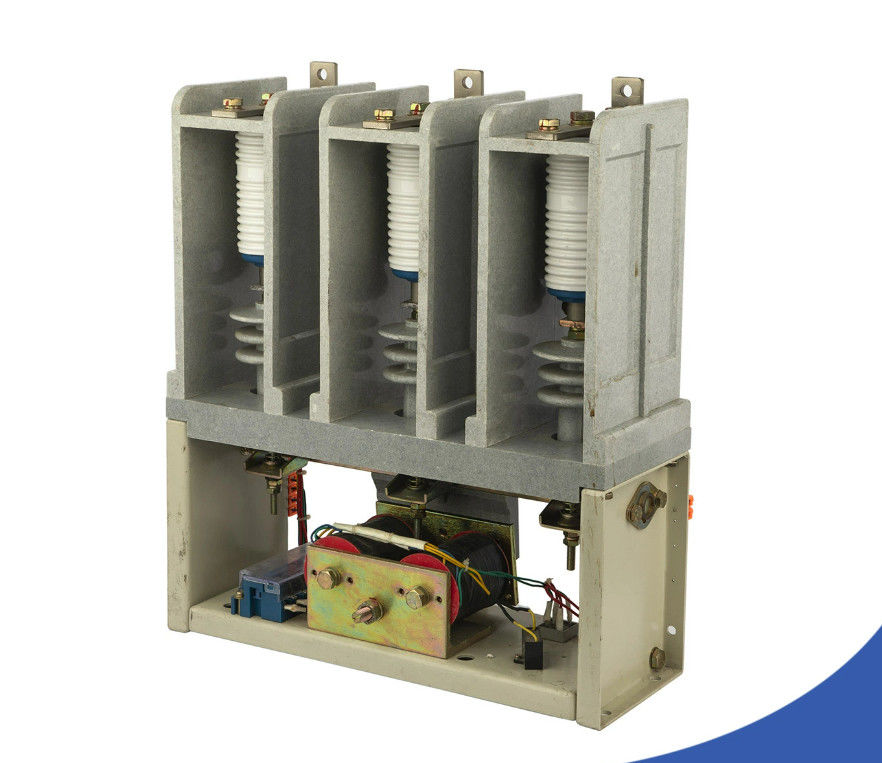

Hai Bang 3.6kV Medium Voltage Vacuum Contactor is geschikt voor stroomsystemen met AC 50~60Hz, hoofdcircuit nominale spanning 3.6kV, nominale stroom respectievelijk 160A, 250A, 400A, 630A.Het wordt gebruikt om het hoofdcircuit direct of op afstand aan te sluiten en los te koppelen en vaak AC-motoren te bedienenDeze 3,6 kV-mediumspanningsvacuümcontactor wordt veel gebruikt in olie- en steenkoolmijnen.De hoogte van de omgeving waar de 3.6 kV vacuümcontactor wordt gebruikt niet hoger dan 1000 m boven zeeniveau.
We hebben andere soorten 3.6kV Medium Voltage Vacuum Contactor, waarvan de nominale stroom 800~2500A (JCZ3-3.6D/D-800~2500A) en 3200A (JCZ3-3.6D/D-3200A) is.Zie de categorieën voor meer informatie.
Soorten:
JCZ3-3.6D/D-160
JCZ3-3.6D/D-250
JCZ3-3.6D/D-400
JCZ3-3.6D/D-630
Technische gegevens
| Naam |
Eenheid |
Waarde | ||
|
Hoofdcircuit |
Nominale werkspanning (Ue) |
kV |
3.6 kV |
|
| Nominale werkstroom (Ie) |
Een |
160A, 250A, 400A, 630A | ||
| Nominale frequentie (fr) |
Hz |
50 tot 60 | ||
| Nominale aansluitcapaciteit |
Een |
10Ie (AC-4) | ||
| Nominale breekcapaciteit |
Een |
8Ie (AC-4) | ||
| Ultieme breekkracht |
kA, tijd |
6.3, 3 | ||
| Nominale korte tijdstandstand tegen stroom |
Een |
10Ie | ||
| Nominale piek weerstaan stroom |
Een |
25Ie | ||
| Nominale kortsluitingsduur |
s |
4 | ||
| Stromfrequentie weerstaan spanning |
Bedradingsterminal naar de aarde |
kV |
18 |
|
|
Vacuümbreuken |
kV |
18 | ||
| Verlichtingspuls weerstaan spanning |
kV |
40 | ||
|
Beheerscircuit |
Nominale spanning (Us) |
V |
AC 110/220/380 |
|
| DC 110/220 | ||||
| Nominaal vermogen (P) |
VA |
≤ 600/50 (absorberend/houdend) | ||
|
Hulpscircuit |
Formulier |
(3a+2b) |
||
| Nominale waarde | AC 380V/5A, | |||
| DC 380V/1A | ||||
|
Beheerscircuit, hulpcircuit aan de aarde stroomfrequentie weerstaan spanning |
kV |
2 | ||
|
Nominale bedrijfsfrequentie |
Langetermijn |
tijd/uur |
300 |
|
|
Korte termijn |
tijd/uur |
600 | ||
|
Mechanische duurzaamheid |
10000 keer |
100 | ||
|
Elektrisch uithoudingsvermogen |
10000 keer |
25 (AC-3), 10 (AC-4) | ||
|
Mechanische eigenschappen |
Uur van sluiting |
ms |
≤ 200 |
|
| Asynchrone tijd met drie fasen |
ms |
≤ 3 | ||
| Oorspronkelijke openingstijd |
ms |
≤ 150 | ||
| Afsluiting van het trappen |
ms |
≤ 10 | ||
Opmerking:
1De gerangschikte regelspanning kan worden gemaakt volgens de eisen van de klant.
2Voor het mechanische houttype moet het vergrendelingsapparaat elke 100.000 keer worden vervangen.
