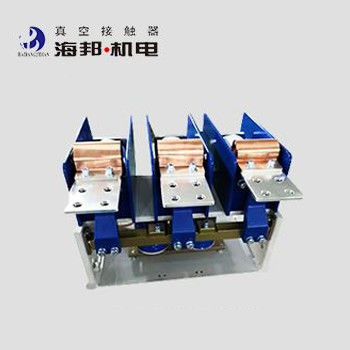

Industriële mediumspanningsvacuümcontactor 3.6kV nominale stroom 800A - 2500A
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | haibang |
Betalen & Verzenden Algemene voorwaarden:
| Prijs: | negotiable |
|---|---|
| Levertijd: | 7 tot 17 werkdagen |
| Betalingscondities: | Betalingsvoorwaarden: L/C, T/T, D/A, D/P |
|
Gedetailleerde informatie |
|||
| Nominale frequentie: | 50/60Hz | ||
|---|---|---|---|
| Markeren: | Mediumspanningsvacuümcontactor 3,6 kV,2500A mediumspanningsvacuümcontactor |
||
Productomschrijving
Mediumspanningsvacuümcontactor 3,6 kV
Hai Bang 3.6kV 2500A Vacuum Contactor Type JCZ3-3.6D/D-800~2500A is geschikt voor AC 50~60Hz stroomsystemen, hoofdcircuit nominale spanning 3.6kV en nominale stroom 800-2500A.6kV Medium Voltage Vacuum Contactor wordt veel gebruikt in aardolie, explosiebestendige apparatuur voor kolenmijnen en andere gelegenheden.6kV 2500A Vacuum Contactor wordt gebruikt om rechtstreeks of op afstand aan te sluiten en los te maken van het hoofdcircuit en vaak AC-motoren te bedienenDe hoogte van de omgeving waar de 3,6 kV middelspanningsvacuümcontactor wordt gebruikt, mag niet hoger zijn dan 1000 meter boven de zeespiegel.
We hebben andere soorten 3.6kV Medium Voltage Vacuum Contactor, waarvan de nominale stroom 160A, 250A, 400A, 630A (JCZ3-3.6D/D-160~630A) en 3200A (JCZ3-3.6D/D-3200A) is.Zie de categorieën voor meer informatie.
Soorten:
JCZ3-3.6D/D-800~2500A
Technische gegevens
|
Naam |
Eenheid |
Waarde |
||
|
Hoofdcircuit |
Nominale werkspanning (Ue) |
kV |
3.6 kV |
|
|
Nominale werkstroom (Ie) |
Een |
800 A tot en met 2500 A |
||
|
Nominale frequentie (fr) |
Hz |
50 tot 60 |
||
|
Nominale aansluitcapaciteit |
kA |
12.5 |
||
|
Nominale breekcapaciteit |
kA |
10 |
||
|
Ultieme breekkracht |
kA |
12.5 |
||
|
Nominale korte tijdstandstand tegen stroom |
kA |
10 |
||
|
Nominale piek weerstaan stroom |
kA |
12.5 |
||
|
Nominale kortsluitingsduur |
s |
4 |
||
|
Stromfrequentie weerstaan spanning |
Bedradingsterminal naar de aarde |
kV |
18 |
|
|
Vacuümbreuken |
kV |
18 |
||
|
Verlichtingspuls weerstaan spanning |
kV |
40 |
||
|
Beheerscircuit |
Nominale spanning (Us) |
V |
AC 110/220/380 |
|
|
DC 110/220 |
||||
|
Nominaal vermogen (Ps)elektrisch vermogen ((800~3200A) |
VA |
≤ 600/50 (absorberend/houdend) |
||
|
Nominaal vermogen (Ps) mechanische houdbaarheid ((800~2500) |
VA |
≤ 900/600 (sluiting/opening) |
||
|
Hulpscircuit |
Formulier |
(3a+2b) |
||
|
Nominale waarde |
AC 380V/5A, |
|||
|
DC 380V/1A |
||||
|
Beheerscircuit, hulpcircuit aan de aarde stroomfrequentie weerstaan spanning |
kV |
2 |
||
|
Nominale bedrijfsfrequentie |
Langetermijn |
tijd/uur |
300 |
|
|
Korte termijn |
tijd/uur |
600 |
||
|
Mechanische duurzaamheid |
10000 keer |
10 |
||
|
Elektrisch uithoudingsvermogen |
10000 keer |
10 |
||
|
Mechanische eigenschappen |
Uur van sluiting |
ms |
≤ 200 |
|
|
Asynchrone tijd met drie fasen |
ms |
≤ 3 |
||
|
Oorspronkelijke openingstijd |
ms |
≤ 150 |
||
|
Afsluiting van het trappen |
ms |
≤ 10 |
||
Opmerking:
1De gerangschikte regelspanning kan worden gemaakt volgens de eisen van de klant.
2Voor het mechanische houttype moet het vergrendelingsapparaat elke 100.000 keer worden vervangen.
