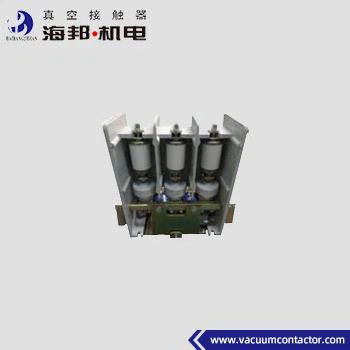

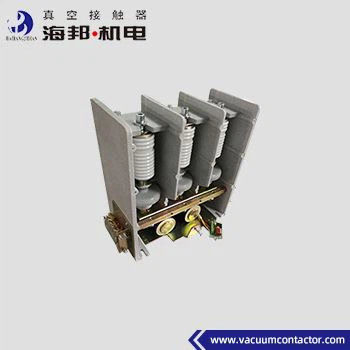

3.6 kV vacuümmediumspanningscontactor 630A voor explosiebestendige apparatuur voor steenkoolmijnen
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | haibang |
Betalen & Verzenden Algemene voorwaarden:
| Prijs: | negotiable |
|---|---|
| Levertijd: | 7 tot 17 werkdagen |
| Betalingscondities: | Betalingsvoorwaarden: L/C, T/T, D/A, D/P |
|
Gedetailleerde informatie |
|||
| Markeren: | 3.6 kV vacuümmediumspanningscontactor,Vacuümmediumvoltagecontactor 630A |
||
|---|---|---|---|
Productomschrijving
Hai Bang 3.6kV Vacuum Contactor 630A is geschikt voor stroomsystemen met AC 50~60Hz, hoofdcircuit nominale spanning 3.6kV, nominale stroom respectievelijk 160A, 250A, 400A, 630A.6kV middenspanning Vacuum Contactor wordt veel gebruikt in de aardolieDe 3.6 kV Vacuum Contactor 630A wordt gebruikt om het hoofdcircuit direct of op afstand aan te sluiten en los te maken en vaak wisselstroommotoren te bedienen.transformatoren en andere elektrische bedieningsapparatenDe hoogte van de omgeving waar de 3,6 kV vacuümcontactor wordt gebruikt, mag niet hoger zijn dan 1000 m boven zeeniveau.
We hebben andere soorten 3.6kV Medium Voltage Vacuum Contactor, waarvan de nominale stroom 800~2500A (JCZ3-3.6D/D-800~2500A) en 3200A (JCZ3-3.6D/D-3200A) is.Zie de categorieën voor meer informatie.
Soorten:
JCZ3-3.6D/D-160
JCZ3-3.6D/D-250
JCZ3-3.6D/D-400
JCZ3-3.6D/D-630
Technische gegevens
| Naam |
Eenheid |
Waarde | ||
|
Hoofdcircuit |
Nominale werkspanning (Ue) |
kV |
3.6 kV |
|
| Nominale werkstroom (Ie) |
Een |
160A, 250A, 400A, 630A | ||
| Nominale frequentie (fr) |
Hz |
50 tot 60 | ||
| Nominale aansluitcapaciteit |
Een |
10Ie (AC-4) | ||
| Nominale breekcapaciteit |
Een |
8Ie (AC-4) | ||
| Ultieme breekkracht |
kA, tijd |
6.3, 3 | ||
| Nominale korte tijdstandstand tegen stroom |
Een |
10Ie | ||
| Nominale piek weerstaan stroom |
Een |
25Ie | ||
| Nominale kortsluitingsduur |
s |
4 | ||
| Stromfrequentie weerstaan spanning |
Bedradingsterminal naar de aarde |
kV |
18 |
|
|
Vacuümbreuken |
kV |
18 | ||
| Verlichtingspuls weerstaan spanning |
kV |
40 | ||
|
Beheerscircuit |
Nominale spanning (Us) |
V |
AC 110/220/380 |
|
| DC 110/220 | ||||
| Nominaal vermogen (P) |
VA |
≤ 600/50 (absorberend/houdend) | ||
|
Hulpscircuit |
Formulier |
(3a+2b) |
||
| Nominale waarde | AC 380V/5A, | |||
| DC 380V/1A | ||||
|
Beheerscircuit, hulpcircuit aan de aarde stroomfrequentie weerstaan spanning |
kV |
2 | ||
|
Nominale bedrijfsfrequentie |
Langetermijn |
tijd/uur |
300 |
|
|
Korte termijn |
tijd/uur |
600 | ||
|
Mechanische duurzaamheid |
10000 keer |
100 | ||
|
Elektrisch uithoudingsvermogen |
10000 keer |
25 (AC-3), 10 (AC-4) | ||
|
Mechanische eigenschappen |
Uur van sluiting |
ms |
≤ 200 |
|
| Asynchrone tijd met drie fasen |
ms |
≤ 3 | ||
| Oorspronkelijke openingstijd |
ms |
≤ 150 | ||
| Afsluiting van het trappen |
ms |
≤ 10 | ||
Opmerking:
1De gerangschikte regelspanning kan worden gemaakt volgens de eisen van de klant.
2Voor het mechanische houttype moet het vergrendelingsapparaat elke 100.000 keer worden vervangen.
