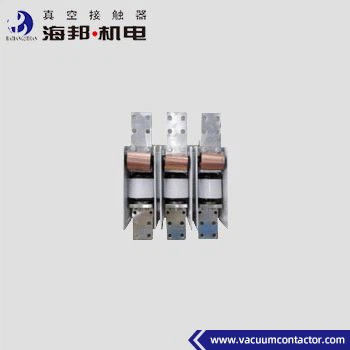

Medium Voltage Driefasen Vacuum Contactor 2500A 3.6kV wisselstroom Contactoren
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | haibang |
Betalen & Verzenden Algemene voorwaarden:
| Prijs: | negotiable |
|---|---|
| Levertijd: | 7 tot 17 werkdagen |
| Betalingscondities: | Betalingsvoorwaarden: L/C, T/T, D/A, D/P |
|
Gedetailleerde informatie |
|||
| Markeren: | Driefasige vacuümcontactor 2500A,Driefasige vacuümcontactor 3.6 kV |
||
|---|---|---|---|
Productomschrijving
Hai Bang medium voltage vacuümcontactor Type CKJ3-1.14J(D) /D-1600~2500 is van toepassing op AC 50-60Hz-stroomsystemen, nominale spanning 1140V, nominale stroom 1600-2500A.Dit type van medium spanning 2500A Vacuum Contactor wordt gebruikt om rechtstreeks of op afstand aansluiten en loskoppelen van het rotor circuit van de wikkelmotorDit type middenspannings 1140V vacuümcontator is geschikt voor elektrische besturingsvoorvallen die een hoge stroomregeling vereisen onder de AC-2-gebruikscategorie.met een vermogen van niet meer dan 50 WDe hoogte van de omgeving waar de Vacuum Contactor wordt gebruikt, overschrijdt niet 1000 meter boven zeeniveau.
 |
|
|
Toepassingsvoorwaarden:
a. Omgevingsluchttemperatuur: -25°C+40°C,gemiddelde van 24 uur mag niet hoger zijn dan +35°C;
b. Hoogte: 1000 m of lager;
c. Relatieve luchtvochtigheid: dagelijks gemiddeld minder dan 95%, maandelijks gemiddeld minder dan 90%, mag NIET meer dan 50% bedragen wanneer de omgevingstemperatuur +40°C bereikt;
d. Operation Environment: Ambient air shall not be contaminated by corrosive, flammable or explosive gas and water vapor, Contamination Level: Level III;
e. Installatie van een 1140 V vacuümcontactor:
Bij gebruik mag de kantelhoek tussen het oppervlak van de geïnstalleerde 2500A vacuümcontactor en het horizontale vlak niet meer dan 5° bedragen.
Opmerking:In geval de bovenstaande voorwaarden niet kunnen voldoen aan de vereisten van de gebruiker, kan de gebruiker onderhandelen met de fabrikant voor speciale behandeling van het product.
Technische gegevens
|
Naam |
Eenheid |
Waarde |
||||
|
Hoofdcircuit |
Nominale werkspanning (Ue) |
V |
1140 |
|||
|
Nominale werkstroom (Ie) |
Een |
1600 tot 2500 |
||||
|
Nominale frequentie (fr) |
Hz |
50 tot 60 |
||||
|
Nominale aansluitcapaciteit |
Een |
4Ie (AC-2) |
||||
|
Nominale breekcapaciteit |
Een |
4Ie (AC-2) |
||||
|
Nominale overbelasting weerstaan stroom |
A/s |
2Ie/10 |
||||
|
Ultieme breekkracht |
kA, tijd |
5kA/25 maal |
||||
|
Stromfrequentie weerstaan spanning |
Bedradingsterminal naar de aarde |
kV |
4.2 |
|||
|
Vacuümbreuken |
kV |
10 |
||||
|
Verlichtingspuls weerstaan spanning |
kV |
8 |
||||
|
Beheerscircuit |
Nominale spanning (Us) |
V |
AC 110/220/380 |
|||
|
DC 110/220 |
||||||
|
Nominaal vermogen (P) |
VA |
≤ 1000/100 (absorberend/behoudend) |
||||
|
Nominaal vermogen (P) mechanische houdbaarheid |
VA |
≤ 900/600 (sluiting/opening) |
||||
|
Hulpscircuit |
Formulier |
(3a+2b) |
||||
|
Nominale waarde |
AC 380V/5A, |
|||||
|
DC 380V/1A |
||||||
|
Beheerscircuit, hulpcircuit aan de aarde stroomfrequentie weerstaan spanning |
kV |
2 |
||||
|
Nominale bedrijfsfrequentie |
Langetermijn |
tijd/uur |
300 |
|||
|
Korte termijn |
tijd/uur |
600 |
||||
|
Mechanische duurzaamheid |
10000 keer |
100 |
||||
|
Elektrisch uithoudingsvermogen |
10000 keer |
25 ((AC-2) |
||||
|
Mechanische eigenschappen |
Uur van sluiting |
ms |
≤ 200 |
|||
|
Asynchrone tijd met drie fasen |
ms |
≤ 3 |
||||
|
Oorspronkelijke openingstijd |
ms |
≤ 100 (elektrische opstelling), ≤ 60 (mechanische opstelling) |
||||
|
Afsluiting van het trappen |
ms |
≤ 5 |
||||
|
Opmerking: 1. de nominale regelspanning kan worden gemaakt volgens de eisen van de klant. 2Voor het mechanische houttype moet het vergrendelingsapparaat elke 100.000 keer worden vervangen. 3Kan worden gebruikt voor 2000V. |
||||||
Kwaliteitsborging
Het bedrijf werkt nauw samen met universiteiten en wetenschappelijke onderzoeksinstituten om continu producten met uitstekende prestaties te ontwikkelen.Het gebruik van geavanceerde verwerkingsapparatuur (lasersnijmachines), CNC-bewerkingscentra) en geavanceerde testinstrumenten (intelligente testsystemen met schakelaars, testapparaten voor de stroomfrequentie, spanningsmeting, enz.),het biedt een betrouwbare garantie voor de productontwikkeling en productie van het bedrijf.
Ons certificaat
Taking "technologische innovatie" as the core of technological development strategy, "perfect service" as the leading brand strategy, and "quality first" as its purpose,the company has passed the ISO9001 Het bedrijf heeft de ISO9001 gepasseerdVoor de controle van de gehele proces.
Veelgestelde vragen
Q1: Bent u een fabrikant, handelsonderneming of een derde partij?
A: Wij zijn een fabrikant en hebben ons bedrijf sinds 2003 opgebouwd.
V2: Wat is de levertijd van uw vacuümcontactor?
A: In het algemeen, de levertijd van onze vacuüm contactor is volgens de hoeveelheid die u vereist, aangepaste machine zal worden geleverd als de onderhandeling met onze klanten.
V3: Welke kwaliteit hebben uw producten?
A: We hebben de ISO9001:2008 versie van het kwaliteitssysteem gecertificeerd.
Q4. Wat is de standaard van uw verpakking? Kan aangepast worden?
A: We kunnen de verpakking gratis ontwerpen en aanpassen volgens de vraag van onze klanten. Neutrale standaard exportverpakking is ook beschikbaar.
V5: Hoe kan ik de after-service krijgen?
A: We zullen u de onderdelen gratis sturen als de problemen door ons veroorzaakt zijn.
Als het door de mens veroorzaakte problemen zijn, sturen we ook de reserveonderdelen, hoe dan ook.
