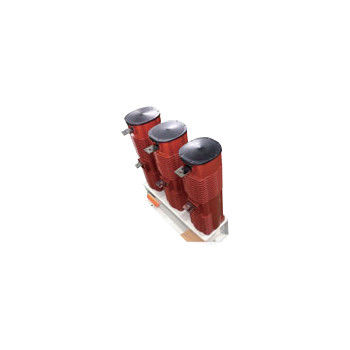

24kV 630A vacuümcontactor - Hoogspanningsvacuümcontactor
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | haibang |
|
Gedetailleerde informatie |
|||
| Markeren: | 24 kV hoogspanningsvacuümcontactor,630A Hoogspanningsvacuümcontactor |
||
|---|---|---|---|
Productomschrijving
24kV 630A vacuümcontactor - Hoogspanningsvacuümcontactor, nominale spanning 24kV, nominale stroom 160A, 250A, 400A, 630A
Algemene beschrijving:
Hai Bang 24kV 630A Vacuum Contactor is geschikt voor AC 50~60Hz stroomsystemen, nominale spanning 24kV, nominale stroom van 160A, 250A, 400A, 630A.De 24kV hoogspanningsvacuümcontactoren worden gebruikt voor directe of externe aansluiting en ontkoppeling van het hoofdcircuitDeze serie van 24 kV hoge spanning vacuümcontactor neemt de internationale mainstream epoxy integraal gegoten halfcilinderig isolatie frame structuur,die volledig voldoet aan de isolatievoorschriften van internationale voorschriftenDe hoogte van de omgeving waar de 24 kV 630A vacuümcontactor wordt gebruikt, mag niet hoger zijn dan 1000 meter boven zeeniveau.
Soorten:
JCZ3-24J/D-160-1.6
JCZ3-24J/D-250-2.5
JCZ3-24J/D-400-4.0
JCZ3-24J/D-630-6.3
Technische gegevens
| Naam | Eenheid | Waarde | ||||||
| Hoofdcircuit | Nominale werkspanning (Ue) | kV | 24 kV | |||||
| Nominale werkstroom (Ie) | Een | 160A | 250A | 400A | 630A | |||
| Nominale aansluitcapaciteit (Im) | kA | 1.6 | 2.5 | 4 | 6.3 | |||
| Nominale breekcapaciteit (Ic) | kA | 1.28 | 2 | 3.2 | 5.04 | |||
| Nominale overbelastingstroom en -tijd | kA/s | 2.4/1 | 3.75/1 | Geliefd van Jehovah, 1/15 | 9.45/1 | |||
| Nominale korte tijdstandstand tegen stroom (Ik) | kV | 1.6 | 2.5 | 4 | 6.3 | |||
| Nominale piekstandstroom (Ip) | kV | 4 | 6.25 | 10 | 16 | |||
| Nominale kortsluitingsduur | s | 4 | ||||||
| Stromfrequentie weerstaan spanning | Bedradingsterminal naar de aarde | kV | 65 | |||||
| Vacuümbreuken | kV | 65 | ||||||
| Verlichtingspuls weerstaan spanning | kV | 125 | ||||||
| Beheerscircuit | Nominale spanning (Us) | V | AC 110/220/380 | |||||
| DC 110/220 | ||||||||
| Nominaal vermogen (P) | VA | ≤ 2000/30 (absorberend/houdend) | ||||||
| Nominaal vermogen (P) mechanische houdbaarheid | VA | ≤ 2000/700 (sluiting/opening) | ||||||
| Hulpscircuit | Formulier | 3a+2b | ||||||
| Nominale waarde | AC 380V/5A, | |||||||
| DC 380V/1A | ||||||||
| Beheerscircuit, hulpcircuit aan de aarde stroomfrequentie weerstaan spanning | kV | 2 | ||||||
| Nominale bedrijfsfrequentie | Langetermijn | tijd/uur | 300 | |||||
| Korte termijn | tijd/uur | 60 | ||||||
| Mechanische duurzaamheid | 10000 keer | 100 | ||||||
| Elektrisch uithoudingsvermogen | 10000 keer | 25 (AC-3), 10 (AC-4) | ||||||
| Mechanische eigenschappen | Uur van sluiting | ms | ≤ 200 | |||||
| Asynchrone tijd met drie fasen | ms | ≤ 3 | ||||||
| Oorspronkelijke openingstijd | ms | ≤ 50 (elektrische capaciteit) | ||||||
| Afsluiting van het trappen | ms | ≤ 6 | ||||||
|
Opmerking: 1. de nominale regelspanning kan worden gemaakt volgens de eisen van de klant. 2Voor het mechanische houttype moet het vergrendelingsapparaat elke 100.000 keer worden vervangen. |
||||||||
