40.5kV hoogspanningsvacuümcontactor 160A 250A 400A 630A HV-vacuümcontactor
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | haibang |
Betalen & Verzenden Algemene voorwaarden:
| Prijs: | negotiable |
|---|---|
| Levertijd: | 7 tot 17 werkdagen |
| Betalingscondities: | Betalingsvoorwaarden: L/C, T/T, D/A, D/P |
|
Gedetailleerde informatie |
|||
| Nominale frequentie: | 50/60Hz | Exportmarkten: | Wereldwijd |
|---|---|---|---|
| Verpakking: | Onderhandelbaar | ||
| Markeren: | 40.5 kV hoogspanningsvacuümcontactor,Hoogspanningsvacuümcontactor 160A,630A HV vacuümcontactor |
||
Productomschrijving

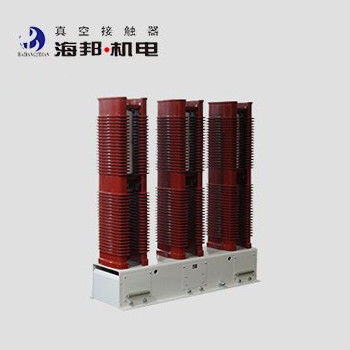

40.5 kV hoogspanningsvacuümcontactor
Hai Bang 40.5kV High Voltage Vacuum Contactor is geschikt voor AC 50~60Hz power systemen, hoofdcircuit nominale spanning 40.5kV, nominale stroom 160A, 250A, 400A, 630A.Ze worden gebruikt voor directe of externe aansluiting en ontkoppeling van het hoofdcircuitDeze serie van 40,5 kV hoge spanning vacuümcontactor neemt de internationale mainstream epoxy integraal gegoten halfcilinderig isolatie frame structuur,die volledig voldoet aan de isolatievoorschriften van internationale voorschriftenDe hoogte van de omgeving waar de 40,5 kV hoogspanningsvacuümcontactor wordt gebruikt, mag niet hoger zijn dan 1000 meter boven zeeniveau.
Soorten:
JCZ3-40.5D/D-160-1.6
JCZ3-40.5D/D-250-2.5
JCZ3-40.5D/D-400-4.0
JCZ3-40.5D/D-630-6.3
Technische gegevens
|
Naam |
Eenheid |
Waarde |
|||||
|
Hoofdcircuit |
Nominale werkspanning (Ue) |
kV |
40.5 kV |
||||
|
Nominale werkstroom (Ie) |
Een |
160A |
250A |
400A |
630A |
||
|
Nominale aansluitcapaciteit (Im) |
kA |
1.6 |
2.5 |
4 |
6.3 |
||
|
Nominale breekcapaciteit (Ic) |
kA |
1.28 |
2 |
3.2 |
5.04 |
||
|
Nominale overbelastingstroom en -tijd |
kA/s |
2.4/1 |
3.75/1 |
Geliefd van Jehovah, 1/15 |
9.45/1 |
||
|
Nominale korte tijdstandstand tegen stroom (Ik) |
kV |
1.6 |
2.5 |
4 |
6.3 |
||
|
Nominale piek weerstaan stroom ((Ip) |
kV |
4 |
6.25 |
10 |
16 |
||
|
Nominale kortsluitingsduur |
s |
4 |
|||||
|
Stromfrequentie weerstaan spanning |
Bedradingsterminal naar de aarde |
kV |
95 |
||||
|
Vacuümbreuken |
kV |
95 |
|||||
|
Verlichtingspuls weerstaan spanning |
kV |
185 |
|||||
|
Beheerscircuit |
Nominale spanning (Us) |
V |
AC 110/220/380 |
||||
|
DC 110/220 |
|||||||
|
Nominaal vermogen (P) |
VA |
≤1500/30 (absorberend/houdend) |
|||||
|
Nominaal vermogen (P) mechanische houdbaarheid |
VA |
≤ 1500/600 (sluiting/opening) |
|||||
|
Hulpscircuit |
Formulier |
6a+4b |
|||||
|
Nominale waarde |
AC 380V/5A, |
||||||
|
DC 380V/1A |
|||||||
|
Beheerscircuit, hulpcircuit aan de aarde stroomfrequentie weerstaan spanning |
kV |
2 |
|||||
|
Nominale bedrijfsfrequentie |
Langetermijn |
tijd/uur |
300 |
||||
|
Korte termijn |
tijd/uur |
60 |
|||||
|
Mechanische duurzaamheid |
10000 keer |
100 |
|||||
|
Elektrisch uithoudingsvermogen |
10000 keer |
25 (AC-3), 10 (AC-4) |
|||||
|
Mechanische eigenschappen |
Uur van sluiting |
ms |
≤ 160 |
||||
|
Asynchrone tijd met drie fasen |
ms |
≤ 3 |
|||||
|
Oorspronkelijke openingstijd |
ms |
≤ 120 (elektrische capaciteit) |
|||||
|
Afsluiting van het trappen |
ms |
≤ 7 |
|||||
Opmerking:
1De gerangschikte regelspanning kan worden gemaakt volgens de eisen van de klant.
2Voor het mechanische houttype moet het vergrendelingsapparaat elke 100.000 keer worden vervangen.
