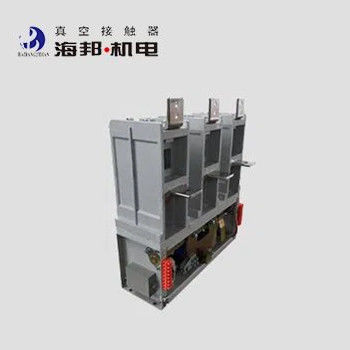

7.2kV 12kV hoogspanningsvacuümcontactor voor niet-inductieve wisselstroommotoren en transformatoren
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | haibang |
Betalen & Verzenden Algemene voorwaarden:
| Prijs: | negotiable |
|---|---|
| Levertijd: | 7 tot 17 werkdagen |
| Betalingscondities: | Betalingsvoorwaarden: L/C, T/T, D/A, D/P |
|
Gedetailleerde informatie |
|||
| Markeren: | 12 kV hoogspanningsvacuümcontactor,Transformatoren Hoogspanningsvacuümcontactor |
||
|---|---|---|---|
Productomschrijving
Hai Bang High Voltage Vacuum Contactor is toepasbaar op AC 50-60Hz stroomsystemen, nominale spanning 7,2 kV en 12 kV, nominale bedrijfsstroom 800, 1000A, 1250A, 1600A, 2000A.Dit type hoogspanningsvacuümcontactor wordt gebruikt om rechtstreeks of op afstand het hoofdcircuit aan te sluiten en los te maken, en om elektrische apparatuur zoals niet-inductieve wisselstroommotoren en transformatoren te besturen.De hoogte van de omgeving waar de hoogspanningsvacuümcontactor wordt gebruikt, mag niet hoger zijn dan 1000 meter boven zeeniveau..
We hebben een ander type 12kV High Voltage Vacuum Contactor, waarvan de nominale stroom 160A, 250A, 400A, 630A is.
Soorten:
CKG8-7.2J/D-800-3.2
CKG8-7.2J/D-1000-10
CKG8-7.2J/D-1250-12.5
CKG8-7.2J/D-1600-12.5
CKG8-7.2J/D-2000-12.5
CKG8-12J/D-800-3.2
CKG8-12J/D-1000-10
CKG8-12J/D-1250-12.5
CKG8-12J/D-1600-12.5
CKG8-12J/D-2000-12.5
Technische gegevens
|
Naam |
Eenheid |
Waarde |
|||
|
Hoofdcircuit |
Nominale werkspanning (Ue) |
kV |
7.2 kV |
12 kV |
|
|
Nominale werkstroom (Ie) |
Een |
800, 1000A, 1250A, 1600A, 2000A |
|||
|
Nominale frequentie (fr) |
Hz |
50 tot 60 |
|||
|
Nominale aansluitcapaciteit |
Een |
4Ie (AC-2) |
|||
|
Nominale breekcapaciteit |
Een |
6Ie (AC-2) |
|||
|
Nominale korte tijdstandstand tegen stroom |
Een |
8Ie |
|||
|
Nominale piek weerstaan stroom |
Een |
15Ie |
|||
|
Ultieme breekkracht |
Een |
Achttien, drie keer |
|||
|
Nominale kortsluitingsduur |
s |
2 |
|||
|
Stromfrequentie weerstaan spanning |
Bedradingsterminal naar de aarde |
kV |
32 |
42 |
|
|
Vacuümbreuken |
kV |
32 |
42 |
||
|
Verlichtingspuls weerstaan spanning |
kV |
60 |
75 |
||
|
Beheerscircuit |
Nominale spanning (Us) |
V |
AC 110/220/380 |
||
|
DC 110/220 |
|||||
|
Nominaal vermogen (P) |
VA |
≤ 1000/100 (absorberend/behoudend) |
|||
|
Nominaal vermogen (P) mechanische houdbaarheid |
VA |
≤ 900/600 (sluiting/opening) |
|||
|
Hulpscircuit |
Formulier |
(3a+2b) ~(6a+5b) |
|||
|
Nominale waarde |
AC 380V/5A, |
||||
|
DC 380V/1A |
|||||
|
Beheerscircuit, hulpcircuit aan de aarde stroomfrequentie weerstaan spanning |
kV |
2 |
|||
|
Nominale bedrijfsfrequentie |
Langetermijn |
tijd/uur |
120 |
||
|
Korte termijn |
tijd/uur |
360 |
|||
|
Mechanische duurzaamheid |
10000 keer |
10 |
|||
|
Elektrisch uithoudingsvermogen |
10000 keer |
25 ((AC-2) |
|||
|
Mechanische eigenschappen |
Uur van sluiting |
ms |
≤ 200 |
||
|
Asynchrone tijd met drie fasen |
ms |
≤ 3 |
|||
|
Oorspronkelijke openingstijd |
ms |
≤ 60 |
|||
|
Afsluiting van het trappen |
ms |
≤ 10 |
|||
Opmerking: de nominale regelspanning kan worden gemaakt volgens de eisen van de klant.
