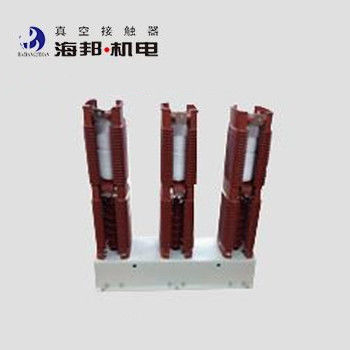

3 Fase 40,5 kV Vacuümcontactor Elektrisch Type Stroom 160A 250A 400A 630A
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | haibang |
Betalen & Verzenden Algemene voorwaarden:
| Prijs: | negotiable |
|---|---|
| Levertijd: | 7 tot 17 werkdagen |
| Betalingscondities: | Betalingsvoorwaarden: L/C, T/T, D/A, D/P |
|
Gedetailleerde informatie |
|||
| Markeren: | 630A 40,5 kV vacuümcontactor,Elektrische vakuumcontactor van 40 |
||
|---|---|---|---|
Productomschrijving
Hai Bang 40.5kV Vacuum Contactor 630A is geschikt voor AC 50~60Hzpower systemen, hoofdcircuit nominale spanning 40.5kV, nominale stroom 160A, 250A, 400A, 630A. Deze serie van 40.5kV hoge spanning Vacuum Contactor neemt de internationale mainstream epoxy integraal gegoten halfcilinderig isolatie frame structuurDe 40,5 kV vacuümcontactor wordt gebruikt voor directe of externe aansluiting en ontkoppeling van het hoofdcircuit.De hoogte van de omgeving waar de 40.5 kV hoge spanning Vacuum Contactor wordt gebruikt niet hoger dan 1000 meter boven zeeniveau.
Soorten:
JCZ3-40.5D/D-160-1.6
JCZ3-40.5D/D-250-2.5
JCZ3-40.5D/D-400-4.0
JCZ3-40.5D/D-630-6.3
Technische gegevens
|
Naam |
Eenheid |
Waarde |
|||||
|
Hoofdcircuit |
Nominale werkspanning (Ue) |
kV |
40.5 kV |
||||
|
Nominale werkstroom (Ie) |
Een |
160A |
250A |
400A |
630A |
||
|
Nominale aansluitcapaciteit (Im) |
kA |
1.6 |
2.5 |
4 |
6.3 |
||
|
Nominale breekcapaciteit (Ic) |
kA |
1.28 |
2 |
3.2 |
5.04 |
||
|
Nominale overbelastingstroom en -tijd |
kA/s |
2.4/1 |
3.75/1 |
Geliefd van Jehovah, 1/15 |
9.45/1 |
||
|
Nominale korte tijdstandstand tegen stroom (Ik) |
kV |
1.6 |
2.5 |
4 |
6.3 |
||
|
Nominale piek weerstaan stroom ((Ip) |
kV |
4 |
6.25 |
10 |
16 |
||
|
Nominale kortsluitingsduur |
s |
4 |
|||||
|
Stromfrequentie weerstaan spanning |
Bedradingsterminal naar de aarde |
kV |
95 |
||||
|
Vacuümbreuken |
kV |
95 |
|||||
|
Verlichtingspuls weerstaan spanning |
kV |
185 |
|||||
|
Beheerscircuit |
Nominale spanning (Us) |
V |
AC 110/220/380 |
||||
|
DC 110/220 |
|||||||
|
Nominaal vermogen (P) |
VA |
≤1500/30 (absorberend/houdend) |
|||||
|
Nominaal vermogen (P) mechanische houdbaarheid |
VA |
≤ 1500/600 (sluiting/opening) |
|||||
|
Hulpscircuit |
Formulier |
6a+4b |
|||||
|
Nominale waarde |
AC 380V/5A, |
||||||
|
DC 380V/1A |
|||||||
|
Beheerscircuit, hulpcircuit aan de aarde stroomfrequentie weerstaan spanning |
kV |
2 |
|||||
|
Nominale bedrijfsfrequentie |
Langetermijn |
tijd/uur |
300 |
||||
|
Korte termijn |
tijd/uur |
60 |
|||||
|
Mechanische duurzaamheid |
10000 keer |
100 |
|||||
|
Elektrisch uithoudingsvermogen |
10000 keer |
25 (AC-3), 10 (AC-4) |
|||||
|
Mechanische eigenschappen |
Uur van sluiting |
ms |
≤ 160 |
||||
|
Asynchrone tijd met drie fasen |
ms |
≤ 3 |
|||||
|
Oorspronkelijke openingstijd |
ms |
≤ 120 (elektrische capaciteit) |
|||||
|
Afsluiting van het trappen |
ms |
≤ 7 |
|||||
Opmerking:
1De gerangschikte regelspanning kan worden gemaakt volgens de eisen van de klant.
2Voor het mechanische houttype moet het vergrendelingsapparaat elke 100.000 keer worden vervangen.
