Productomschrijving

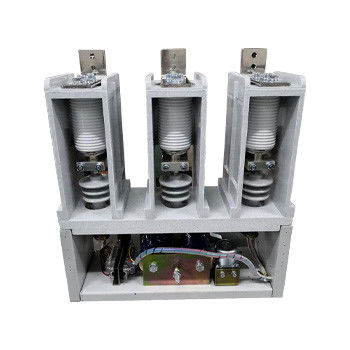

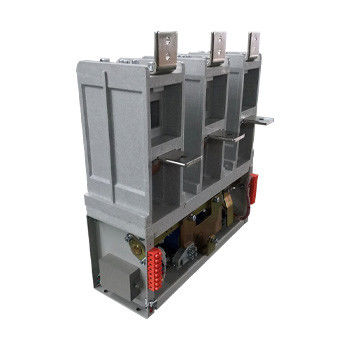

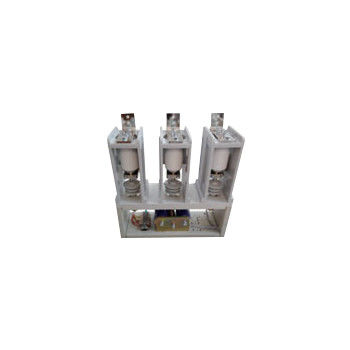

12kV 1250A vacuümcontactor - Hoogspanningsvacuümcontactor, nominale spanning 12kV, nominale stroom 800A, 1000A, 1250A, 1600A, 2000A
Algemene beschrijving:
Hai Bang 12kV Vacuum Contactor is van toepassing op AC 50-60Hz stroomsystemen, gerangschikte spanning 7,2kV en 12kV, gerangschikte bedrijfsstroom 800, 1000A, 1250A, 1600A, 2000A.Dit type hoogspanningsvacuümcontactor wordt gebruikt om rechtstreeks of op afstand het hoofdcircuit aan te sluiten en los te maken, en om elektrische apparatuur zoals niet-inductieve wisselstroommotoren en transformatoren te besturen.
De hoogte van de omgeving waar dit type 12 kV hoogspanningsvacuümcontactor wordt gebruikt, mag niet hoger zijn dan 1000 meter boven zeeniveau.We hebben plateau type vacuüm contactors die kunnen worden gebruikt in de omgeving onder een hoogte van 5000 meter boven zeeniveau. Zie de lijst van 3 fase vacuümcontactoren voor meer informatie.
We hebben een ander type 12kV vacuümcontactor, waarvan de nominale stroom 160A, 250A, 400A, 630A is. Zie de categorieën voor meer informatie.
Soorten:
CKG8-7.2J/D-800-3.2
CKG8-7.2J/D-1000-10
CKG8-7.2J/D-1250-12.5
CKG8-7.2J/D-1600-12.5
CKG8-7.2J/D-2000-12.5
CKG8-12J/D-800-3.2
CKG8-12J/D-1000-10
CKG8-12J/D-1250-12.5
CKG8-12J/D-1600-12.5
CKG8-12J/D-2000-12.5
Technische gegevens
| Naam | Eenheid | Waarde | |||||
| Hoofdcircuit | Nominale werkspanning (Ue) | kV | 7.2 kV | 12 kV | |||
| Nominale werkstroom (Ie) | Een | 800, 1000A, 1250A, 1600A, 2000A | |||||
| Nominale frequentie (fr) | Hz | 50 tot 60 | |||||
| Nominale aansluitcapaciteit | Een | 4Ie (AC-2) | |||||
| Nominale breekcapaciteit | Een | 6Ie (AC-2) | |||||
| Nominale korte tijdstandstand tegen stroom | Een | 8Ie | |||||
| Nominale piek weerstaan stroom | Een | 15Ie | |||||
| Ultieme breekkracht | Een | Achttien, drie keer | |||||
| Nominale kortsluitingsduur | s | 2 | |||||
| Stromfrequentie weerstaan spanning | Bedradingsterminal naar de aarde | kV | 32 | 42 | |||
| Vacuümbreuken | kV | 32 | 42 | ||||
| Verlichtingspuls weerstaan spanning | kV | 60 | 75 | ||||
| Beheerscircuit | Nominale spanning (Us) | V | AC 110/220/380 | ||||
| DC 110/220 | |||||||
| Nominaal vermogen (P) | VA | ≤ 1000/100 (absorberend/behoudend) | |||||
| Nominaal vermogen (P) mechanische houdbaarheid | VA | ≤ 900/600 (sluiting/opening) | |||||
| Hulpscircuit | Formulier | (3a+2b) ~(6a+5b) | |||||
| Nominale waarde | AC 380V/5A, | ||||||
| DC 380V/1A | |||||||
| Beheerscircuit, hulpcircuit aan de aarde stroomfrequentie weerstaan spanning | kV | 2 | |||||
| Nominale bedrijfsfrequentie | Langetermijn | tijd/uur | 120 | ||||
| Korte termijn | tijd/uur | 360 | |||||
| Mechanische duurzaamheid | 10000 keer | 10 | |||||
| Elektrisch uithoudingsvermogen | 10000 keer | 25 ((AC-2) | |||||
| Mechanische eigenschappen | Uur van sluiting | ms | ≤ 200 | ||||
| Asynchrone tijd met drie fasen | ms | ≤ 3 | |||||
| Oorspronkelijke openingstijd | ms | ≤ 60 | |||||
| Afsluiting van het trappen | ms | ≤ 10 | |||||
| Opmerking: de nominale regelspanning kan worden gemaakt volgens de eisen van de klant. | |||||||
