Productomschrijving

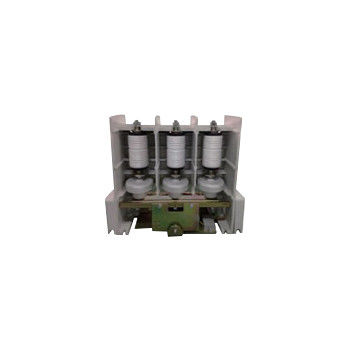

12kV 630A vacuümcontactor - Hoogspanningsvacuümcontactor, nominale spanning 12kV, nominale stroom 160A, 250A, 400A, 630A
Algemene beschrijving:
Hai Bang 12kV 630A Vacuum Contactor is van toepassing op AC 50-60Hz-stroomsystemen, nominale spanning tot 12 kV, nominale stroom 160A, 250A, 400A, 630A.Dit type 12kV hoogspanningsvacuümcontactor wordt veel gebruikt in het elektriciteitsnet reactief vermogen compensatie, de chemische industrie, de metallurgie, de watervoorziening en de waterzuivering, de ondergrondse mijnen en andere gelegenheden.Haibang 12kV 630A Vacuum Contactor wordt gebruikt om rechtstreeks of op afstand aan te sluiten en los te maken van het hoofdcircuit en regelmatig capacitieve belastingen te regelenDe hoogte van de omgeving waar de 12 kV hoogspanningsvacuümcontactor wordt gebruikt, mag niet hoger zijn dan 1000 meter boven zeeniveau.
We hebben een ander type 12kV vacuümcontactor, waarvan de nominale stroom 800A, 1000A, 1250A, 1600A, 2000A is. Zie de categorieën voor meer informatie.
Soorten:
JCZ5-12J/D-160-1.6
JCZ5-12J/D-250-2.5
JCZ5-12J/D-400-4.0
JCZ5-12J/D-630-6.3
Technische gegevens
| Naam | Eenheid | Waarde | ||||
| Hoofdcircuit | Nominale werkspanning (Ue) | kV | 12 | |||
| Nominale werkstroom (Ie) | Een | 160A, 250A, 400A, 630A | ||||
| Nominale frequentie (fr) | Hz | 50 tot 60 | ||||
| Nominale aansluitcapaciteit | Een | 10Ie (AC-4) | ||||
| Nominale breekcapaciteit | Een | 8Ie (AC-4) | ||||
| Nominale korte tijdstandstand tegen stroom | Een | 10Ie | ||||
| Nominale piek weerstaan stroom | Een | 25Ie | ||||
| Nominale kortsluitingsduur | s | 4 | ||||
| Ultieme breekkracht | 6.3 kA, 3 keer | |||||
| Stromfrequentie weerstaan spanning | Bedradingsterminal naar de aarde | kV | 42 | |||
| Vacuümbreuken | kV | 42 | ||||
| Verlichtingspuls weerstaan spanning | kV | 75 | ||||
| Nominale breekstroom van een enkele condensator (C2) | Een | 160 tot 400 | ||||
| Beheerscircuit | Nominale spanning (Us) | V | AC of DC. 110/220 | |||
| Nominaal vermogen (P) | VA | ≤ 1000/100 (absorberend/behoudend) | ||||
| Hulpscircuit | Formulier | (3a+2b) ~(6a+5b) | ||||
| Nominale waarde | AC 380V/5A, | |||||
| DC 380V/1A | ||||||
| Beheerscircuit, hulpcircuit aan de aarde stroomfrequentie weerstaan spanning | kV | 2 | ||||
| Nominale bedrijfsfrequentie | Langetermijn | tijd/uur | 300 | |||
| Korte termijn | tijd/uur | 600 | ||||
| Mechanische duurzaamheid | 10000 keer | 100 | ||||
| Elektrisch uithoudingsvermogen | 10000 keer | 25 (AC-3), 10 (AC-4) | ||||
| Mechanische eigenschappen | Uur van sluiting | ms | ≤ 200 | |||
| Asynchrone tijd met drie fasen | ms | ≤ 3 | ||||
| Oorspronkelijke openingstijd | ms | ≤ 160 | ||||
| Afsluiting van het trappen | ms | ≤ 10 | ||||
|
Opmerking: 1. de nominale regelspanning kan worden gemaakt volgens de eisen van de klant. 2Voor het mechanische houttype moet het vergrendelingsapparaat elke 100.000 keer worden vervangen. |
||||||
