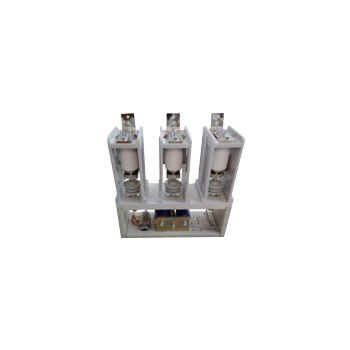

12kV 2000A vacuümcontactor - Hoogspanningsvacuümcontactor
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | haibang |
|
Gedetailleerde informatie |
|||
| Markeren: | 12kv vacuümcontactor,2000A Vacuümcontactor |
||
|---|---|---|---|
Productomschrijving
12 kV 2000A vacuümcontactor - Hoogspanningsvacuümcontactor, nominale spanning 12 kV, nominale stroom 800A, 1000A, 1250A, 1600A, 2000A
Algemene beschrijving:
Hai Bang 12kV 2000A Vacuum Contactor is toepasbaar op AC 50-60Hz stroomsystemen, nominale spanning 7,2kV en 12kV, nominale bedrijfsstroom 800, 1000A, 1250A, 1600A, 2000A.Dit type hoogspanningsvacuümcontactor wordt gebruikt om rechtstreeks of op afstand het hoofdcircuit aan te sluiten en los te maken, en om elektrische apparatuur zoals niet-inductieve wisselstroommotoren en transformatoren te besturen.De hoogte van de omgeving waar de 12kV 2000A vacuümcontactor wordt gebruikt, mag niet hoger zijn dan 1000 meter boven zeeniveau..
We hebben een ander type 12kV hoogspannings accuum contactor, waarvan de nominale stroom 160A, 250A, 400A, 630A is.
Soorten:
CKG8-7.2J/D-800-3.2
CKG8-7.2J/D-1000-10
CKG8-7.2J/D-1250-12.5
CKG8-7.2J/D-1600-12.5
CKG8-7.2J/D-2000-12.5
CKG8-12J/D-800-3.2
CKG8-12J/D-1000-10
CKG8-12J/D-1250-12.5
CKG8-12J/D-1600-12.5
CKG8-12J/D-2000-12.5
Technische gegevens
| - Ik ben... | Eenheid | Waarde | |||||
| Hoofdcircuit | Nominale werkspanning (Ue) | kV | 7.2 kV | 12 kV | |||
| Nominale werkstroom (Ie) | Een | 800, 1000A, 1250A, 1600A, 2000A | |||||
| Nominale frequentie (fr) | Hz | 50 tot 60 | |||||
| Nominale aansluitcapaciteit | Een | 4Ie (AC-2) | |||||
| Nominale breekcapaciteit | Een | 6Ie (AC-2) | |||||
| Nominale korte tijdstandstand tegen stroom | Een | 8Ie | |||||
| Nominale piek weerstaan stroom | Een | 15Ie | |||||
| Ultieme breekkracht | Een | Achttien, drie keer | |||||
| Nominale kortsluitingsduur | s | 2 | |||||
| Stromfrequentie weerstaan spanning | Bedradingsterminal naar de aarde | kV | 32 | 42 | |||
| Vacuümbreuken | kV | 32 | 42 | ||||
| Verlichtingspuls weerstaan spanning | kV | 60 | 75 | ||||
| Beheerscircuit | Nominale spanning (Us) | V | AC 110/220/380 | ||||
| DC 110/220 | |||||||
| Nominaal vermogen (P) | VA | ≤ 1000/100 (absorberend/behoudend) | |||||
| Nominaal vermogen (P) mechanische houdbaarheid | VA | ≤ 900/600 (sluiting/opening) | |||||
| Hulpscircuit | Formulier | (3a+2b) ~(6a+5b) | |||||
| Nominale waarde | AC 380V/5A, | ||||||
| DC 380V/1A | |||||||
| Beheerscircuit, hulpcircuit aan de aarde stroomfrequentie weerstaan spanning | kV | 2 | |||||
| Nominale bedrijfsfrequentie | Langetermijn | tijd/uur | 120 | ||||
| Korte termijn | tijd/uur | 360 | |||||
| Mechanische duurzaamheid | 10000 keer | 10 | |||||
| Elektrisch uithoudingsvermogen | 10000 keer | 25 ((AC-2) | |||||
| Mechanische eigenschappen | Uur van sluiting | ms | ≤ 200 | ||||
| Asynchrone tijd met drie fasen | ms | ≤ 3 | |||||
| Oorspronkelijke openingstijd | ms | ≤ 60 | |||||
| Afsluiting van het trappen | ms | ≤ 10 | |||||
| Opmerking: de nominale regelspanning kan worden gemaakt volgens de eisen van de klant. | |||||||
