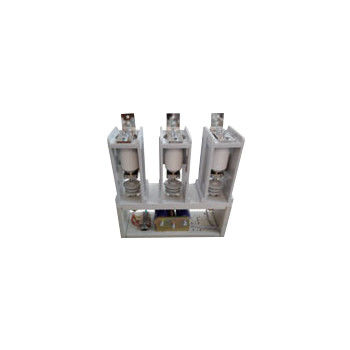

7.2kV Hoogspanningsvacuümcontactor Nominale stroom 800A 1000A 1250A 1600A 2000A
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | haibang |
|
Gedetailleerde informatie |
|||
| Markeren: | Hoogspanningsvacuümcontactor 2000A,7.2 kV hoogspanningsvacuümcontactor |
||
|---|---|---|---|
Productomschrijving
7.2kV 2000A vacuümcontactor - Hoogspanningsvacuümcontactor, nominale spanning 7,2kV, nominale stroom 800A, 1000A, 1250A, 1600A, 2000A
Algemene beschrijving:
Hai Bang 7.2kV 2000A Vacuum Contactor is van toepassing op AC 50-60Hz stroomsystemen, nominale spanning 7.2kV en 12kV, nominale stroom 800A, 1000A, 1250A, 1600A, 2000A. Dit type 7.Een 2 kV (12 kV) hoogspanningsvacuümcontactor wordt gebruikt om het hoofdcircuit direct of op afstand aan te sluiten en los te koppelen.De hoogte van de omgeving waar de 7.2kV 2000A Vacuum Contactor wordt gebruikt niet hoger dan 1000 meter boven zeeniveau.
We hebben een ander type 7.2kV vacuümcontactor, waarvan de nominale stroom 160A, 250A, 400A, 630A is.
Soorten:
CKG8-7.2J/D-800-3.2
CKG8-7.2J/D-1000-10
CKG8-7.2J/D-1250-12.5
CKG8-7.2J/D-1600-12.5
CKG8-7.2J/D-2000-12.5
CKG8-12J/D-800-3.2
CKG8-12J/D-1000-10
CKG8-12J/D-1250-12.5
CKG8-12J/D-1600-12.5
CKG8-12J/D-2000-12.5
Technische gegevens
| - Ik ben... | Eenheid | Waarde | |||||
| Hoofdcircuit | Nominale werkspanning (Ue) | kV | 7.2 kV | 12 kV | |||
| Nominale werkstroom (Ie) | Een | 800, 1000A, 1250A, 1600A, 2000A | |||||
| Nominale frequentie (fr) | Hz | 50 tot 60 | |||||
| Nominale aansluitcapaciteit | Een | 4Ie (AC-2) | |||||
| Nominale breekcapaciteit | Een | 6Ie (AC-2) | |||||
| Nominale korte tijdstandstand tegen stroom | Een | 8Ie | |||||
| Nominale piek weerstaan stroom | Een | 15Ie | |||||
| Ultieme breekkracht | Een | Achttien, drie keer | |||||
| Nominale kortsluitingsduur | s | 2 | |||||
| Stromfrequentie weerstaan spanning | Bedradingsterminal naar de aarde | kV | 32 | 42 | |||
| Vacuümbreuken | kV | 32 | 42 | ||||
| Verlichtingspuls weerstaan spanning | kV | 60 | 75 | ||||
| Beheerscircuit | Nominale spanning (Us) | V | AC 110/220/380 | ||||
| DC 110/220 | |||||||
| Nominaal vermogen (P) | VA | ≤ 1000/100 (absorberend/behoudend) | |||||
| Nominaal vermogen (P) mechanische houdbaarheid | VA | ≤ 900/600 (sluiting/opening) | |||||
| Hulpscircuit | Formulier | (3a+2b) ~(6a+5b) | |||||
| Nominale waarde | AC 380V/5A, | ||||||
| DC 380V/1A | |||||||
| Beheerscircuit, hulpcircuit aan de aarde stroomfrequentie weerstaan spanning | kV | 2 | |||||
| Nominale bedrijfsfrequentie | Langetermijn | tijd/uur | 120 | ||||
| Korte termijn | tijd/uur | 360 | |||||
| Mechanische duurzaamheid | 10000 keer | 10 | |||||
| Elektrisch uithoudingsvermogen | 10000 keer | 25 ((AC-2) | |||||
| Mechanische eigenschappen | Uur van sluiting | ms | ≤ 200 | ||||
| Asynchrone tijd met drie fasen | ms | ≤ 3 | |||||
| Oorspronkelijke openingstijd | ms | ≤ 60 | |||||
| Afsluiting van het trappen | ms | ≤ 10 | |||||
| Opmerking: de nominale regelspanning kan worden gemaakt volgens de eisen van de klant. | |||||||
