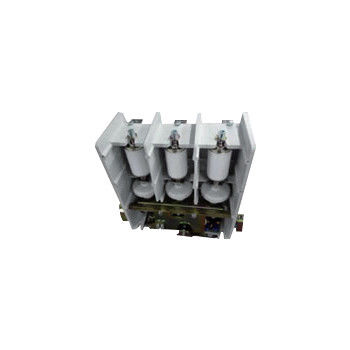

Hoogspanning 7,2 kV 630A vacuümcontactor
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | haibang |
|
Gedetailleerde informatie |
|||
| Markeren: | 7.2kV 630A vacuümcontactor,Hoogspanningsvacuümcontactor 630A |
||
|---|---|---|---|
Productomschrijving
7.2kV 630A Vacuümcontactor - Hoogspanningsvacuümcontactor, nominale spanning 7,2kV, nominale stroom 160A, 250A, 400A, 630A
Algemene beschrijving:
Hai Bang 7.2kV 630A Vacuum Contactor is van toepassing op AC 50-60Hz stroomsystemen, nominale spanning tot 7,2 kV, nominale stroom 160A, 250A, 400A, 630A. Haibang 7.2kV 630A Vacuum Contactor wordt veel gebruikt in het elektriciteitsnet reactieve vermogen compensatie, de chemische industrie, de metallurgie, de watervoorziening en de waterzuivering, de ondergrondse mijnen en andere gelegenheden.Dit type hoogspanningsvacuümcontactor wordt gebruikt om rechtstreeks of op afstand het hoofdcircuit aan te sluiten en los te maken en vaak capacitieve belastingen te regelenDe hoogte van de omgeving waar de vacuümcontactor wordt gebruikt, mag niet hoger zijn dan 1000 meter boven zeeniveau.
We hebben een ander type 7.2kV vacuümcontactor, waarvan de nominale stroom 800A, 1000A, 1250A, 1600A, 2000A is. Zie de categorieën voor meer informatie.
Soorten:
JCZ5-7.2J/D-160-1.6
JCZ5-7.2J/D-250-2.5
JCZ5-7.2J/D-400-4.0
JCZ5-7.2J/D-630-6.3
Technische gegevens
| Naam | Eenheid | Waarde | ||||
| Hoofdcircuit | Nominale werkspanning (Ue) | kV | 7.2 | |||
| Nominale werkstroom (Ie) | Een | 160A, 250A, 400A, 630A | ||||
| Nominale frequentie (fr) | Hz | 50 tot 60 | ||||
| Nominale aansluitcapaciteit | Een | 10Ie (AC-4) | ||||
| Nominale breekcapaciteit | Een | 8Ie (AC-4) | ||||
| Nominale korte tijdstandstand tegen stroom | Een | 10Ie | ||||
| Nominale piek weerstaan stroom | Een | 25Ie | ||||
| Nominale kortsluitingsduur | s | 4 | ||||
| Ultieme breekkracht | kA, tijd | 6.3/3 | ||||
| Stromfrequentie weerstaan spanning | Bedradingsterminal naar de aarde | kV | 32 | |||
| Vacuümbreuken | kV | 32 | ||||
| Verlichtingspuls weerstaan spanning | kV | 60 | ||||
| Nominale breekstroom van een enkele condensator (C2) | Een | 160 | ||||
| Beheerscircuit | Nominale spanning (Us) | V | AC 110/220/380 | |||
| DC 110/220 | ||||||
| Nominaal vermogen (P) | VA | ≤ 1000/100 (absorberend/behoudend) | ||||
| Nominaal vermogen (P) mechanische houdbaarheid | VA | ≤ 900/600 (sluiting/opening) | ||||
| Hulpscircuit | Formulier | (3a+2b) ~(6a+5b) | ||||
| Nominale waarde | AC 380V/5A, | |||||
| DC 380V/1A | ||||||
| Beheerscircuit, hulpcircuit aan de aarde stroomfrequentie weerstaan spanning | kV | 2 | ||||
| Nominale bedrijfsfrequentie | Langetermijn | tijd/uur | 300 | |||
| Korte termijn | tijd/uur | 600 | ||||
| Mechanische duurzaamheid | 10000 keer | 100 | ||||
| Elektrisch uithoudingsvermogen | 10000 keer | 25 (AC-3), 10 (AC-4) | ||||
| Mechanische eigenschappen | Uur van sluiting | ms | ≤ 200 | |||
| Asynchrone tijd met drie fasen | ms | ≤ 3 | ||||
| Oorspronkelijke openingstijd | ms | ≤ 100 (elektrische opstelling), ≤ 60 (mechanische opstelling) | ||||
| Afsluiting van het trappen | ms | ≤ 5 | ||||
|
Opmerking: 1. de nominale regelspanning kan worden gemaakt volgens de eisen van de klant. 2Voor het mechanische houttype moet het vergrendelingsapparaat elke 100.000 keer worden vervangen. |
||||||
