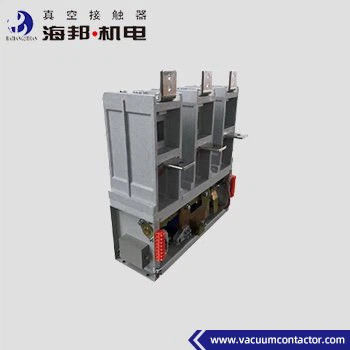

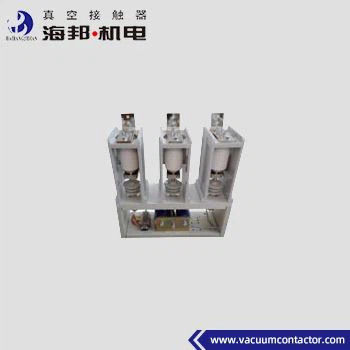

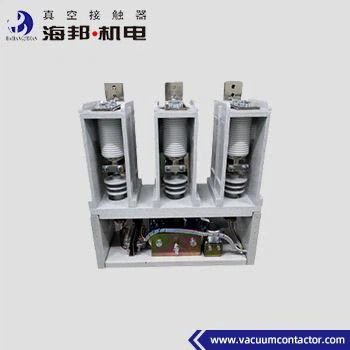

3 polen 2000A Vacuümcontactor Hoogspanning 7,2 kV 12 kV
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | haibang |
Betalen & Verzenden Algemene voorwaarden:
| Prijs: | negotiable |
|---|---|
| Levertijd: | 7 tot 17 werkdagen |
| Betalingscondities: | Betalingsvoorwaarden: L/C, T/T, D/A, D/P |
|
Gedetailleerde informatie |
|||
| Nominale frequentie: | 50/60Hz | Polen-aantal: | 3 |
|---|---|---|---|
| Markeren: | 2000A Vacuümcontactor 7,2 kV,3 polen 2000A vacuümcontactor |
||
Productomschrijving
Hai Bang 7.2kV Vacuum Contactor 2000A is van toepassing op AC 50-60Hz stroomsystemen, nominale spanning 7.2kV en 12kV, nominale stroom 800A, 1000A, 1250A, 1600A, 2000A. Dit type 7.Een 2 kV (12 kV) hoogspanningsvacuümcontactor wordt gebruikt om het hoofdcircuit direct of op afstand aan te sluiten en los te koppelen.De hoogte van de omgeving waar de vacuümcontactor wordt gebruikt, mag niet hoger zijn dan 1000 meter boven zeeniveau.
We hebben een ander type 7.2kV vacuümcontactor, waarvan de nominale stroom 160A, 250A, 400A, 630A is.
Soorten:
CKG8-7.2J/D-800-3.2
CKG8-7.2J/D-1000-10
CKG8-7.2J/D-1250-12.5
CKG8-7.2J/D-1600-12.5
CKG8-7.2J/D-2000-12.5
CKG8-12J/D-800-3.2
CKG8-12J/D-1000-10
CKG8-12J/D-1250-12.5
CKG8-12J/D-1600-12.5
CKG8-12J/D-2000-12.5
Technische gegevens
|
Naam |
Eenheid |
Waarde | |||
|
Hoofdcircuit |
Nominale werkspanning (Ue) |
kV |
7.2 kV |
12 kV |
|
|
Nominale werkstroom (Ie) |
Een |
800, 1000A, 1250A, 1600A, 2000A | |||
|
Nominale frequentie (fr) |
Hz |
50 tot 60 | |||
|
Nominale aansluitcapaciteit |
Een |
4Ie (AC-2) | |||
|
Nominale breekcapaciteit |
Een |
6Ie (AC-2) | |||
|
Nominale korte tijdstandstand tegen stroom |
Een |
8Ie | |||
|
Nominale piek weerstaan stroom |
Een |
15Ie | |||
|
Ultieme breekkracht |
Een |
Acht, drie keer. | |||
|
Nominale kortsluitingsduur |
s |
2 | |||
|
Stromfrequentie weerstaan spanning |
Bedradingsterminal naar de aarde |
kV |
32 |
42 |
|
| Vacuümbreuken |
kV |
32 |
42 | ||
|
Verlichtingspuls weerstaan spanning |
kV |
60 |
75 | ||
|
Beheerscircuit |
Nominale spanning (Us) |
V |
AC 110/220/380 |
||
| DC 110/220 | |||||
|
Nominaal vermogen (P) |
VA |
≤ 1000/100 (absorberend/behoudend) | |||
|
Nominaal vermogen (P) mechanische houdbaarheid |
VA |
≤ 900/600 (sluiting/opening) | |||
|
Hulpscircuit |
Formulier |
(3a+2b) ~(6a+5b) |
|||
| Nominale waarde | AC 380V/5A, | ||||
| DC 380V/1A | |||||
|
Beheerscircuit, hulpcircuit aan de aarde stroomfrequentie weerstaan spanning |
kV |
2 | |||
|
Nominale bedrijfsfrequentie |
Langetermijn |
tijd/uur |
120 |
||
| Korte termijn |
tijd/uur |
360 | |||
|
Mechanische duurzaamheid |
10000 keer |
10 | |||
|
Elektrisch uithoudingsvermogen |
10000 keer |
25 ((AC-2) | |||
|
Mechanische eigenschappen |
Uur van sluiting |
ms |
≤ 200 |
||
|
Asynchrone tijd met drie fasen |
ms |
≤ 3 | |||
|
Oorspronkelijke openingstijd |
ms |
≤ 60 | |||
|
Afsluiting van het trappen |
ms |
≤ 10 | |||
Opmerking:De nominale regelspanning kan worden gemaakt volgens de eisen van de klant.
