Driefasige 3.6kV wisselstroom vacuümcontactor 3200A Midden / Lage Spanning
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | haibang |
Betalen & Verzenden Algemene voorwaarden:
| Levertijd: | 7-15 werkdagen |
|---|
|
Gedetailleerde informatie |
|||
| Markeren: | AC-vacuümcontactor 3200A,Driefasige AC-vacuümcontactor,3.6kV driefasige wisselstroomcontactor |
||
|---|---|---|---|
Productomschrijving

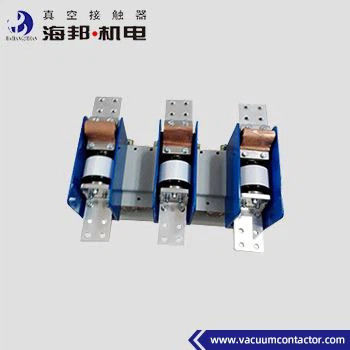

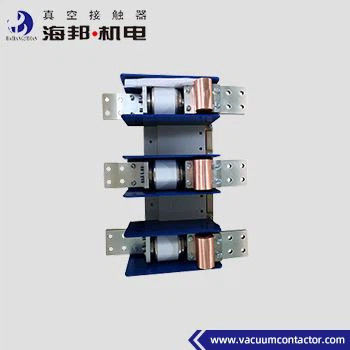

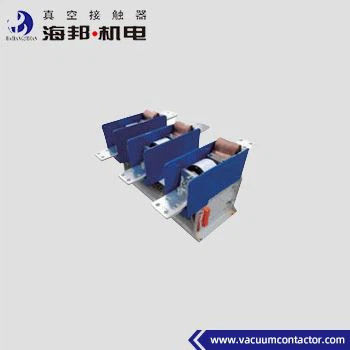

3.6 kV vacuümcontactor 3200A
Hai Bang Medium Voltage & Low Voltage Vacuum Contactors Type JCZ3-3.6D/D-3200A zijn geschikt voor AC 50~60Hz stroomsystemen, hoofdcircuit nominale spanning 1.14kV-3.6kV, en nominale stroom 3200A.Dit type van 3200A Vacuum Contactor wordt gebruikt om direct of op afstand te verbinden en loskoppelen van het hoofdcircuit en regelmatig AC-motoren besturen3,6 kV Vacuum Contactor 3200A wordt veel gebruikt in olie, steenkoolmijnen explosiebestendige apparatuur en andere gelegenheden.De hoogte van de omgeving waar de vacuümcontactor wordt gebruikt, mag niet hoger zijn dan 1000 meter boven zeeniveau..
We hebben andere soorten 3.6kV Medium Voltage Vacuum Contactor, waarvan de nominale stroom 160A, 250A, 400A, 630A (JCZ3-3.6D/D-160~630A) en 800~2500A (JCZ3-3.6D/D-800~2500A) is.Zie de categorieën voor meer informatie.
Soorten:
JCZ3-3.6D/D-3200A
Technische gegevens
|
Naam |
Eenheid |
Waarde | ||
|
Hoofdcircuit |
Nominale werkspanning (Ue) |
kV |
1.14kV-3.6kV |
|
| Nominale werkstroom (Ie) |
Een |
3200A | ||
| Nominale frequentie (fr) |
Hz |
50 tot 60 | ||
| Nominale aansluitcapaciteit |
kA |
12.5 | ||
| Nominale breekcapaciteit |
kA |
10 | ||
| Ultieme breekkracht |
kA |
12.5 | ||
| Nominale korte tijdstandstand tegen stroom |
kA |
10 | ||
| Nominale piek weerstaan stroom |
kA |
12.5 | ||
| Nominale kortsluitingsduur |
s |
4 | ||
| Stromfrequentie weerstaan spanning |
Bedradingsterminal naar de aarde |
kV |
18 |
|
|
Vacuümbreuken |
kV |
18 | ||
| Verlichtingspuls weerstaan spanning |
kV |
40 | ||
|
Beheerscircuit |
Nominale spanning (Us) |
V |
AC 110/220/380 |
|
| DC 110/220 | ||||
| Nominaal vermogen (Ps)elektrisch vermogen ((800~3200A) |
VA |
≤ 600/50 (absorberend/houdend) | ||
| Nominaal vermogen (Ps) mechanische houdbaarheid ((800~2500) |
VA |
≤ 900/600 (sluiting/opening) | ||
|
Hulpscircuit |
Formulier |
(3a+2b) |
||
| Nominale waarde | AC 380V/5A, | |||
| DC 380V/1A | ||||
|
Beheerscircuit, hulpcircuit aan de aarde stroomfrequentie weerstaan spanning |
kV |
2 | ||
|
Nominale bedrijfsfrequentie |
Langetermijn |
tijd/uur |
300 |
|
|
Korte termijn |
tijd/uur |
600 | ||
|
Mechanische duurzaamheid |
10000 keer |
10 | ||
|
Elektrisch uithoudingsvermogen |
10000 keer |
10 | ||
|
Mechanische eigenschappen |
Uur van sluiting |
ms |
≤ 200 |
|
| Asynchrone tijd met drie fasen |
ms |
≤ 3 | ||
| Oorspronkelijke openingstijd |
ms |
≤ 150 | ||
| Afsluiting van het trappen |
ms |
≤ 10 | ||
Opmerking:
1De gerangschikte regelspanning kan worden gemaakt volgens de eisen van de klant.
2Voor het mechanische houttype moet het vergrendelingsapparaat elke 100.000 keer worden vervangen.
