Hai Bang 7.2kV Vacuum Contactor 1600A Nominale frequentie 50Hz - 60Hz
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | haibang |
Betalen & Verzenden Algemene voorwaarden:
| Levertijd: | 7-15 werkdagen |
|---|
|
Gedetailleerde informatie |
|||
| Markeren: | 7.2kV Vacuum Contactor 60Hz,7.2kV vacuümcontactor 1600A |
||
|---|---|---|---|
Productomschrijving

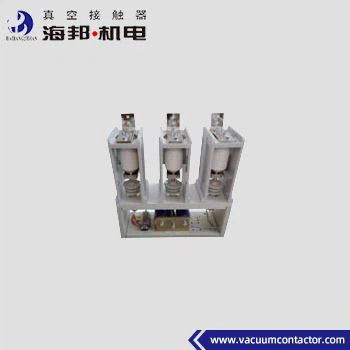

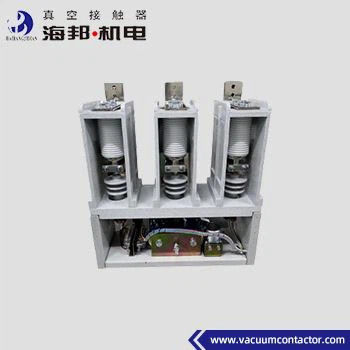

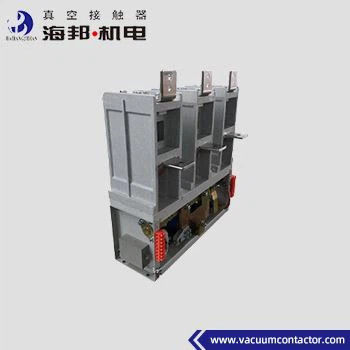

7.2kV vacuümcontactor 1600A
Hai Bang 7.2kV Vacuum Contactor is van toepassing op AC 50-60Hz-stroomsystemen, gerangschikte spanning 7.2kV en 12kV, gerangschikte stroom 800A, 1000A, 1250A, 1600A, 2000A.De hoogte van de omgeving waar de vacuümcontactor van het type CKG8 wordt gebruikt, mag niet hoger zijn dan 1000 meter boven zeeniveau.Dit type 7,2 kV (12 kV) hoogspanningsvacuümcontactor wordt gebruikt om direct of op afstand het hoofdcircuit aan te sluiten en los te maken.voor het bedienen van elektrische apparatuur zoals niet-inductieve wisselstroommotoren en transformatoren.
We hebben een ander type 7.2kV vacuümcontactor, waarvan de nominale stroom 160A, 250A, 400A, 630A is.
Soorten:
CKG8-7.2J/D-800-3.2
CKG8-7.2J/D-1000-10
CKG8-7.2J/D-1250-12.5
CKG8-7.2J/D-1600-12.5
CKG8-7.2J/D-2000-12.5
CKG8-12J/D-800-3.2
CKG8-12J/D-1000-10
CKG8-12J/D-1250-12.5
CKG8-12J/D-1600-12.5
CKG8-12J/D-2000-12.5
Technische gegevens
|
Naam |
Eenheid |
Waarde | |||
|
Hoofdcircuit |
Nominale werkspanning (Ue) |
kV |
7.2 kV |
12 kV |
|
|
Nominale werkstroom (Ie) |
Een |
800, 1000A, 1250A, 1600A, 2000A | |||
|
Nominale frequentie (fr) |
Hz |
50 tot 60 | |||
|
Nominale aansluitcapaciteit |
Een |
4Ie (AC-2) | |||
|
Nominale breekcapaciteit |
Een |
6Ie (AC-2) | |||
|
Nominale korte tijdstandstand tegen stroom |
Een |
8Ie | |||
|
Nominale piek weerstaan stroom |
Een |
15Ie | |||
|
Ultieme breekkracht |
Een |
Acht, drie keer. | |||
|
Nominale kortsluitingsduur |
s |
2 | |||
|
Stromfrequentie weerstaan spanning |
Bedradingsterminal naar de aarde |
kV |
32 |
42 |
|
| Vacuümbreuken |
kV |
32 |
42 | ||
|
Verlichtingspuls weerstaan spanning |
kV |
60 |
75 | ||
|
Beheerscircuit |
Nominale spanning (Us) |
V |
AC 110/220/380 |
||
| DC 110/220 | |||||
|
Nominaal vermogen (P) |
VA |
≤ 1000/100 (absorberend/behoudend) | |||
|
Nominaal vermogen (P) mechanische houdbaarheid |
VA |
≤ 900/600 (sluiting/opening) | |||
|
Hulpscircuit |
Formulier |
(3a+2b) ~(6a+5b) |
|||
| Nominale waarde | AC 380V/5A, | ||||
| DC 380V/1A | |||||
|
Beheerscircuit, hulpcircuit aan de aarde stroomfrequentie weerstaan spanning |
kV |
2 | |||
|
Nominale bedrijfsfrequentie |
Langetermijn |
tijd/uur |
120 |
||
| Korte termijn |
tijd/uur |
360 | |||
|
Mechanische duurzaamheid |
10000 keer |
10 | |||
|
Elektrisch uithoudingsvermogen |
10000 keer |
25 ((AC-2) | |||
|
Mechanische eigenschappen |
Uur van sluiting |
ms |
≤ 200 |
||
|
Asynchrone tijd met drie fasen |
ms |
≤ 3 | |||
|
Oorspronkelijke openingstijd |
ms |
≤ 60 | |||
|
Afsluiting van het trappen |
ms |
≤ 10 | |||
Opmerking:De nominale regelspanning kan worden gemaakt volgens de eisen van de klant.
