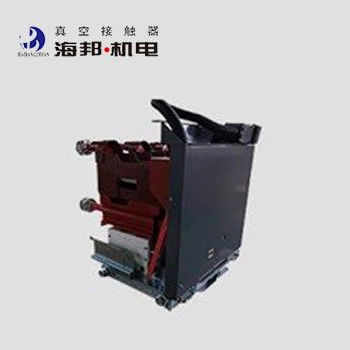

7.2kV 315A Hoogspanningsvacuümcontactor-sluiting combinatie schroefterminal type
Productdetails:
| Plaats van herkomst: | China |
Betalen & Verzenden Algemene voorwaarden:
| Prijs: | negotiable |
|---|---|
| Levertijd: | 7-15 werkdagen |
| Betalingscondities: | Betalingsvoorwaarden: L/C, T/T, D/A, D/P |
|
Gedetailleerde informatie |
|||
| Markeren: | Hoogspanningsvacuümcontactor veiligheidscombinatie,315A hoogspannings Vacuümschakelaar |
||
|---|---|---|---|
Productomschrijving
Algemene beschrijving:
Hai Bang 7.2kV hoge spanning Vacuum Contactor-Fuse Combinatie-eenheden ?? Type HCR-7.2J ((D) Y/D315-50T is van toepassing op AC 50-60Hz stroomsystemen en nominale spanning 7.2kV, nominale stroom 315A.
Hai Bang 12kV hoge spanning Vacuum Contactor-Fuse Combinatie-eenheden Type HCR-12J ((D) Y/D200-50T is van toepassing op AC 50-60Hz stroomsystemen en nominale spanning 12kV, nominale stroom 200A.
Ze kunnen worden geïnstalleerd in de schakelaarkast om een F-C-circuit te vormen en in combinatie met een uitgebreide beschermer worden gebruikt.De Vacuum Contactor Unit combineert een hoogspanningssluiting die in staat is om een breed scala aan kortsluitingsfoutstromen te doorbreken met een vacuümcontactor die vaak kan worden bediendDe high voltage vacuum contactor-fuse combinatie-eenheden kunnen worden gebruikt voor frequent starten van motoren en frequent schakelen van transformatoren en condensatoren.Hoge spanning Vacuum Contactor-Fuse Combinatie-eenheden worden veel gebruikt in stroomsystemen zoals elektriciteitscentralesHet kan worden gebruikt door energiecentrales en industriële en mijnbouwbedrijven om wisselstroommotoren, transformatoren,inductieovens en andere ladingenDe trolley aan de onderkant van de 7,2 kV hoogspannings Vacuum Contactor-Fuse Combination units kan gemakkelijk uit de bedieningskast worden verplaatst.De hoogte van de omgeving waar het product wordt gebruikt, mag niet hoger zijn dan 1000 meter boven zeeniveau..
Technische gegevens
|
Naam |
Eenheid |
Waarde | |||
|
Hoofdcircuit |
Nominale werkspanning (Ue) |
kV |
7.2 |
12 |
|
| Nominale werkstroom (Ie) (afhankelijk van de zekering) |
Een |
≤ 315 |
≤ 200 | ||
| Nominale frequentie (fr) |
Hz |
50 tot 60 | |||
| Nominale verwachte kortsluitingsbreukstroom (effectieve waarde) |
kA |
≤ 50 | |||
| Nominale verwachte kortsluitingsstroom (piekwaarde) |
kA |
125 | |||
| Stromfrequentie weerstaan spanning |
Bedradingsterminal naar de aarde |
kV |
32 |
42 |
|
|
Vacuümbreuken |
kV |
32 |
42 | ||
| Verlichtingspuls weerstaan spanning |
kV |
60 |
75 | ||
|
Beheerscircuit |
Nominale spanning (Us) |
V |
AC 110/220/380 |
||
| DC 110/220 | |||||
| Nominaal vermogen (P) |
VA |
≤ 1000/100 (absorberend/behoudend) | |||
| Nominaal vermogen (P) mechanische houdbaarheid |
VA |
≤ 900/600 (sluiting/opening) | |||
|
Hulpscircuit |
Formulier |
(6a+6b) |
|||
| Nominale waarde | AC 380V/5A | ||||
|
Beheerscircuit, hulpcircuit aan de aarde stroomfrequentie weerstaan spanning |
kV |
2 | |||
|
Nominale bedrijfsfrequentie |
Langetermijn |
tijd/uur |
300 |
||
|
Korte termijn |
tijd/uur |
600 | |||
|
Mechanische duurzaamheid |
10000 keer |
30 | |||
|
Elektrisch uithoudingsvermogen |
10000 keer |
10 ((AC-3) | |||
|
Mechanische eigenschappen |
Uur van sluiting |
ms |
≤ 150 |
||
| Asynchrone tijd met drie fasen |
ms |
≤ 3 | |||
| Oorspronkelijke openingstijd |
ms |
≤ 150 (elektrisch) ≤ 60 (mechanisch) | |||
| Afsluiting van het trappen |
ms |
≤ 4 | |||
Opmerking:
1De gerangschikte regelspanning kan worden gemaakt volgens de eisen van de klant.
2Voor het mechanische houttype moet het vergrendelingsapparaat elke 100.000 keer worden vervangen.
