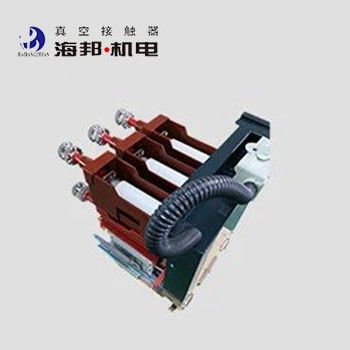

12 kV Vacuum Contactor-Fuse Combination Units 110V / 220V Regelspanning
Productdetails:
| Plaats van herkomst: | China |
Betalen & Verzenden Algemene voorwaarden:
| Prijs: | negotiable |
|---|---|
| Levertijd: | 7-15 werkdagen |
| Betalingscondities: | Betalingsvoorwaarden: L/C, T/T, D/A, D/P |
|
Gedetailleerde informatie |
|||
| Nominale frequentie: | 50/60Hz | ||
|---|---|---|---|
| Markeren: | 12 kV vacuümcontactor,Vacuümcontactoreenheid 110V |
||
Productomschrijving
Algemene beschrijving:
Hai Bang 12kV Vacuum Contactor-Fuse Combination units HCR-12J(D) Y/D200-50T zijn van toepassing op AC 50-60Hz stroomsystemen, nominale spanning 12kV, nominale stroom 200A.
HCR-7.2J(D)Y/D315-50T is een ander type Vacuum Contactor-Fuse Combination units, waarvan de nominale spanning 7,2 kV en de nominale stroom 315A is.
De Vacuum Contactor-Fuse Combination-eenheden kunnen in de schakelaarkas worden geïnstalleerd om een F-C-circuit te vormen en worden gebruikt in combinatie met een uitgebreide beschermer.De Vacuum Contactor Unit combineert een hoogspanningssluiting die in staat is om een breed scala aan kortsluitingsfoutstromen te doorbreken met een vacuümcontactor die vaak kan worden bediendHet kan worden gebruikt voor het frequent starten van motoren en het frequent schakelen van transformatoren en condensatoren.chemische stoffenHet kan worden gebruikt door elektriciteitscentrales en industriële en mijnbouwbedrijven om wisselstroom hoogspanningsmotoren, transformatoren,inductieovens en andere ladingenDe trolley aan de onderkant van de 12kV Vacuum Contactor-Fuse Combination units kan gemakkelijk uit de bedieningskast worden verplaatst.De hoogte van de omgeving waar het product wordt gebruikt, mag niet hoger zijn dan 1000 meter boven zeeniveau..
Technische gegevens
|
Naam |
Eenheid | Waarde | ||||
|
Hoofdcircuit |
Nominale werkspanning (Ue) |
kV |
7.2 | 12 | ||
| Nominale werkstroom (Ie) (afhankelijk van de zekering) |
Een |
≤ 315 | ≤ 200 | |||
| Nominale frequentie (fr) | Hz | 50 tot 60 | ||||
| Nominale verwachte kortsluitingsbreukstroom (effectieve waarde) | kA | ≤ 50 | ||||
| Nominale verwachte kortsluitingsstroom (piekwaarde) | kA | 125 | ||||
| Stromfrequentie weerstaan spanning |
Bedradingsterminal naar de aarde |
kV |
32 |
42 | ||
|
Vacuümbreuken |
kV |
32 | 42 | |||
| Verlichtingspuls weerstaan spanning |
kV |
60 | 75 | |||
|
Beheerscircuit |
Nominale spanning (Us) |
V |
AC 110/220/380 | |||
| DC 110/220 | ||||||
| Nominaal vermogen (P) | VA | ≤ 1000/100 (absorberend/behoudend) | ||||
| Nominaal vermogen (P) mechanische houdbaarheid | VA | ≤ 900/600 (sluiting/opening) | ||||
|
Hulpscircuit |
Formulier | (6a+6b) | ||||
|
Nominale waarde |
AC 380V/5A | |||||
|
Beheerscircuit, hulpcircuit aan de aarde stroomfrequentie weerstaan spanning |
kV | 2 | ||||
|
Nominale bedrijfsfrequentie |
Langetermijn |
tijd/uur |
300 | |||
|
Korte termijn |
tijd/uur | 600 | ||||
|
Mechanische duurzaamheid |
10000 keer | 30 | ||||
|
Elektrisch uithoudingsvermogen |
10000 keer | 10 ((AC-3) | ||||
|
Mechanische eigenschappen |
Uur van sluiting |
ms |
≤ 150 | |||
| Asynchrone tijd met drie fasen | ms | ≤ 3 | ||||
| Oorspronkelijke openingstijd | ms | ≤ 150 (elektrisch) ≤ 60 (mechanisch) | ||||
| Afsluiting van het trappen | ms | ≤ 4 | ||||
Opmerking:
1De gerangschikte regelspanning kan worden gemaakt volgens de eisen van de klant.
2Voor het mechanische houttype moet het vergrendelingsapparaat elke 100.000 keer worden vervangen.
