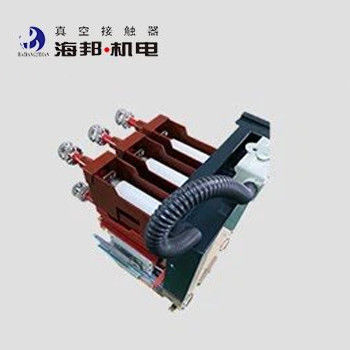

7.2kV 200A Driefasige vacuümcontactor fusiecombinatie-eenheid
Productdetails:
| Plaats van herkomst: | China |
Betalen & Verzenden Algemene voorwaarden:
| Prijs: | negotiable |
|---|---|
| Levertijd: | 7-15 werkdagen |
| Betalingscondities: | Betalingsvoorwaarden: L/C, T/T, D/A, D/P |
|
Gedetailleerde informatie |
|||
| Markeren: | 7.2kV driefasige vacuümcontactor,200A Driefasige vacuümcontactor |
||
|---|---|---|---|
Productomschrijving
Algemene beschrijving:
Hai Bang 7.2kV Vacuum Contactor-Fuse Combination Unit Type HCR-7.2J ((D) Y/D315-50T is van toepassing op AC 50-60Hz-stroomsystemen met een nominale spanning van 7.2kV en een nominale stroom van 315A.De nominale spanning van het typeHCR-12J(D)Y/D200-50T is 12 kV.Deze kan worden geïnstalleerd in de schakelaarkas om een F-C-circuit te vormen en gebruikt in combinatie met een uitgebreide beschermer.De Vacuum Contactor Unit combineert een hoogspanningssluiting die in staat is om een breed scala aan kortsluitingsfoutstromen te doorbreken met een vacuümcontactor die vaak kan worden bediendDe Vacuum Contactor-Fuse Combination-eenheid kan worden gebruikt voor frequent starten van motoren en frequent schakelen van transformatoren en condensatoren.Vacuum Contactor-Fuse Combinatie-eenheid wordt veel gebruikt in elektriciteitssystemen zoals elektriciteitscentralesHet kan worden gebruikt door energiecentrales en industriële en mijnbouwbedrijven om wisselstroommotoren, transformatoren,inductieovens en andere ladingenDe trolley aan de onderkant van de 7,2 kV Vacuum Contactor-Fuse Combination unit kan gemakkelijk uit de bedieningskast worden verplaatst.De hoogte van de omgeving waar het product wordt gebruikt, mag niet hoger zijn dan 1000 meter boven zeeniveau..
Technische gegevens
|
Naam |
Eenheid |
Waarde | |||
|
Hoofdcircuit |
Nominale werkspanning (Ue) |
kV |
7.2 |
12 |
|
| Nominale werkstroom (Ie) (afhankelijk van de zekering) |
Een |
≤ 315 |
≤ 200 | ||
| Nominale frequentie (fr) |
Hz |
50 tot 60 | |||
| Nominale verwachte kortsluitingsbreukstroom (effectieve waarde) |
kA |
≤ 50 | |||
| Nominale verwachte kortsluitingsstroom (piekwaarde) |
kA |
125 | |||
| Stromfrequentie weerstaan spanning |
Bedradingsterminal naar de aarde |
kV |
32 |
42 |
|
|
Vacuümbreuken |
kV |
32 |
42 | ||
| Verlichtingspuls weerstaan spanning |
kV |
60 |
75 | ||
|
Beheerscircuit |
Nominale spanning (Us) |
V |
AC 110/220/380 |
||
| DC 110/220 | |||||
| Nominaal vermogen (P) |
VA |
≤ 1000/100 (absorberend/behoudend) | |||
| Nominaal vermogen (P) mechanische houdbaarheid |
VA |
≤ 900/600 (sluiting/opening) | |||
|
Hulpscircuit |
Formulier |
(6a+6b) |
|||
| Nominale waarde | AC 380V/5A | ||||
|
Beheerscircuit, hulpcircuit aan de aarde stroomfrequentie weerstaan spanning |
kV |
2 | |||
|
Nominale bedrijfsfrequentie |
Langetermijn |
tijd/uur |
300 |
||
|
Korte termijn |
tijd/uur |
600 | |||
|
Mechanische duurzaamheid |
10000 keer |
30 | |||
|
Elektrisch uithoudingsvermogen |
10000 keer |
10 ((AC-3) | |||
|
Mechanische eigenschappen |
Uur van sluiting |
ms |
≤ 150 |
||
| Asynchrone tijd met drie fasen |
ms |
≤ 3 | |||
| Oorspronkelijke openingstijd |
ms |
≤ 150 (elektrisch) ≤ 60 (mechanisch) | |||
| Afsluiting van het trappen |
ms |
≤ 4 | |||
Opmerking:
1De gerangschikte regelspanning kan worden gemaakt volgens de eisen van de klant.
2Voor het mechanische houttype moet het vergrendelingsapparaat elke 100.000 keer worden vervangen.
