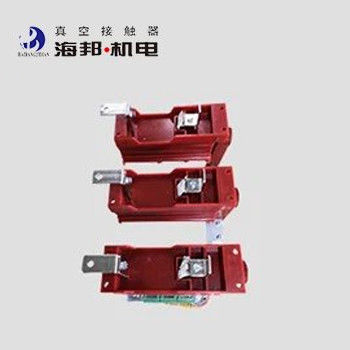

Hoogspanning 7,2 kV horizontale vacuümcontactor 160A 250A 400A 630A
Productdetails:
| Plaats van herkomst: | China |
Betalen & Verzenden Algemene voorwaarden:
| Prijs: | negotiable |
|---|---|
| Levertijd: | 7-15 werkdagen |
| Betalingscondities: | Betalingsvoorwaarden: L/C, T/T, D/A, D/P |
|
Gedetailleerde informatie |
|||
| Nominale frequentie: | 50/60Hz | Montage-type: | horizontaal |
|---|---|---|---|
| Markeren: | 7.2kV horizontale vacuümcontactor,Horizontale vacuümcontactor 160A |
||
Productomschrijving
Algemene beschrijving:
Hai Bang High Voltage Horizontal Vacuum Contactor is toepasbaar op AC 50-60Hz stroomsystemen, nominale spanning 7,2 kV en 12 kV, nominale stroom 160A, 250A, 400A, 630A.Dit type hoogspanningsvacuümcontactor wordt gebruikt om rechtstreeks of op afstand het hoofdcircuit aan te sluiten en los te maken en vaak capacitieve belastingen te regelen, wisselstroommotoren, transformatoren en andere elektrische apparatuur.
De horizontale vacuümcontactor wordt gebruikt in elektriciteitsnet reactieve vermogen compensatie, chemische industrie, metallurgie, watervoorziening en drainage behandeling, steenkoolmijnapparatuur en andere gelegenheden.De hoogte van de omgeving waar de vacuümcontactor wordt gebruikt, mag niet hoger zijn dan 1000 meter boven zeeniveau..
Soorten:
JCZ5-7.2-J(D) /D630-W2
JCZ5-12-J(D) /D630-W2
Technische gegevens
|
Naam |
Eenheid |
Waarde | |||
|
Hoofdcircuit |
Nominale werkspanning (Ue) |
kV |
7.2 |
12 |
|
| Nominale werkstroom (Ie) |
Een |
160A, 250A, 400A, 630A | |||
| Nominale frequentie (fr) |
Hz |
50 tot 60 | |||
| Nominale aansluitcapaciteit |
Een |
10Ie | |||
| Nominale breekcapaciteit |
Een |
8Ie | |||
| Nominale korte tijdstandstand tegen stroom |
Een |
10Ie | |||
| Nominale piek weerstaan stroom |
Een |
25Ie | |||
| Ultieme breekkracht |
Een |
10Ie | |||
| Nominale kortsluitingsduur |
s |
4 | |||
| Stromfrequentie weerstaan spanning |
Bedradingsterminal naar de aarde |
kV |
32 |
42 |
|
|
Vacuümbreuken |
kV |
32 |
42 | ||
| Verlichtingspuls weerstaan spanning |
kV |
60 |
75 | ||
|
Beheerscircuit |
Nominale spanning (Us) |
V |
AC 110/220/380 |
||
| DC 110/220 | |||||
| Nominaal vermogen (P) |
VA |
≤ 1000/100 (absorberend/behoudend) | |||
| Nominaal vermogen (P) mechanische houdbaarheid |
VA |
≤ 900/600 (sluiting/opening) | |||
|
Hulpscircuit |
Formulier |
(3a+3b) ~(6a+6b) |
|||
| Nominale waarde | AC 380V/5A | ||||
|
Beheerscircuit, hulpcircuit aan de aarde stroomfrequentie weerstaan spanning |
kV |
2 | |||
|
Nominale bedrijfsfrequentie |
Langetermijn |
tijd/uur |
120 |
||
|
Korte termijn |
tijd/uur |
360 | |||
|
Mechanische duurzaamheid |
10000 keer |
30 | |||
|
Elektrisch uithoudingsvermogen |
10000 keer |
25 ((AC-3),10 ((AC-4) | |||
|
Mechanische eigenschappen |
Uur van sluiting |
ms |
≤ 150 |
||
| Asynchrone tijd met drie fasen |
ms |
≤ 3 | |||
| Oorspronkelijke openingstijd |
ms |
≤ 150 (elektrisch) ≤ 60 (mechanisch) | |||
| Afsluiting van het trappen |
ms |
≤ 4 | |||
|
Opmerking: de nominale regelspanning kan worden gemaakt volgens de eisen van de klant. |
|||||
